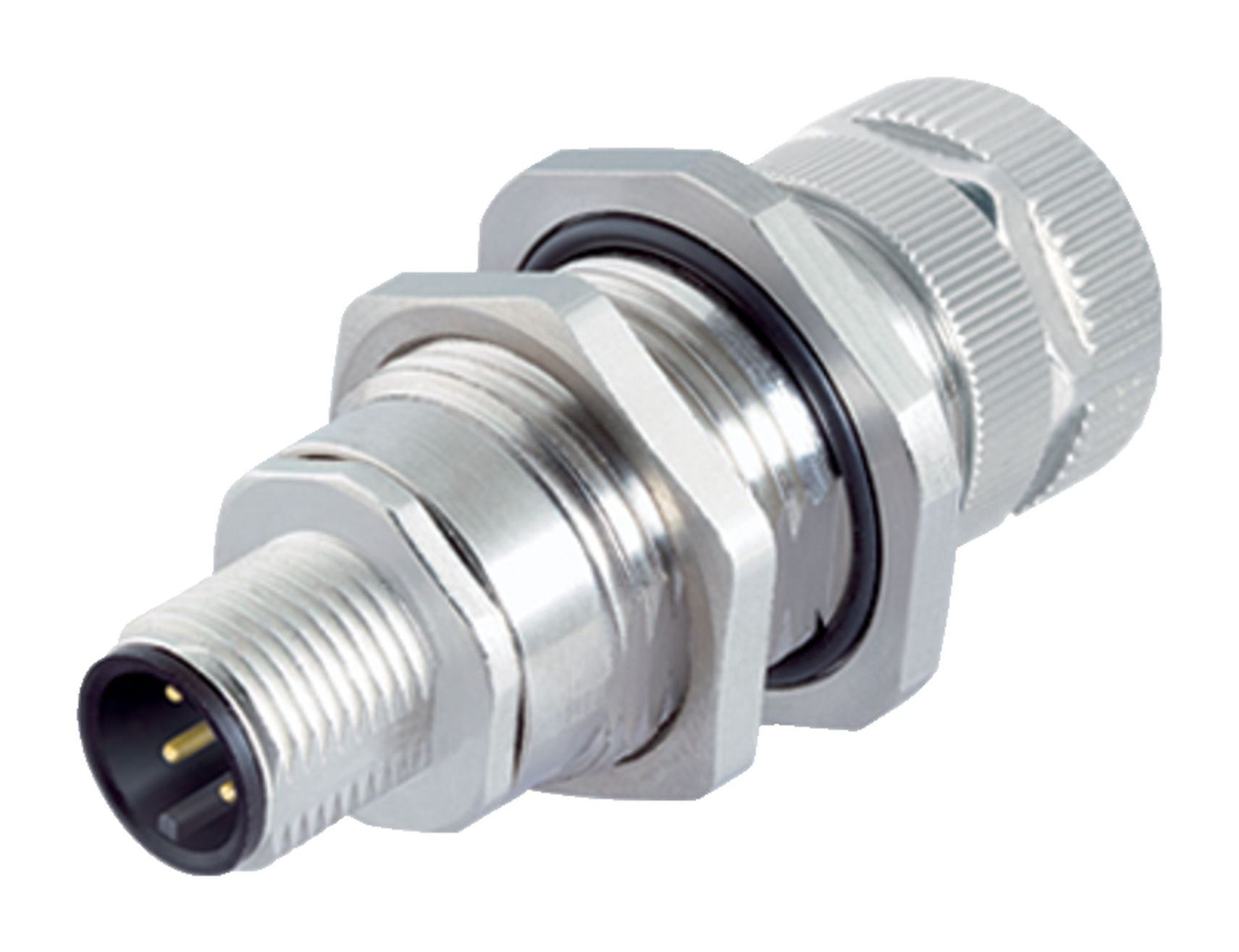

产品编号: 09 5247 00 12

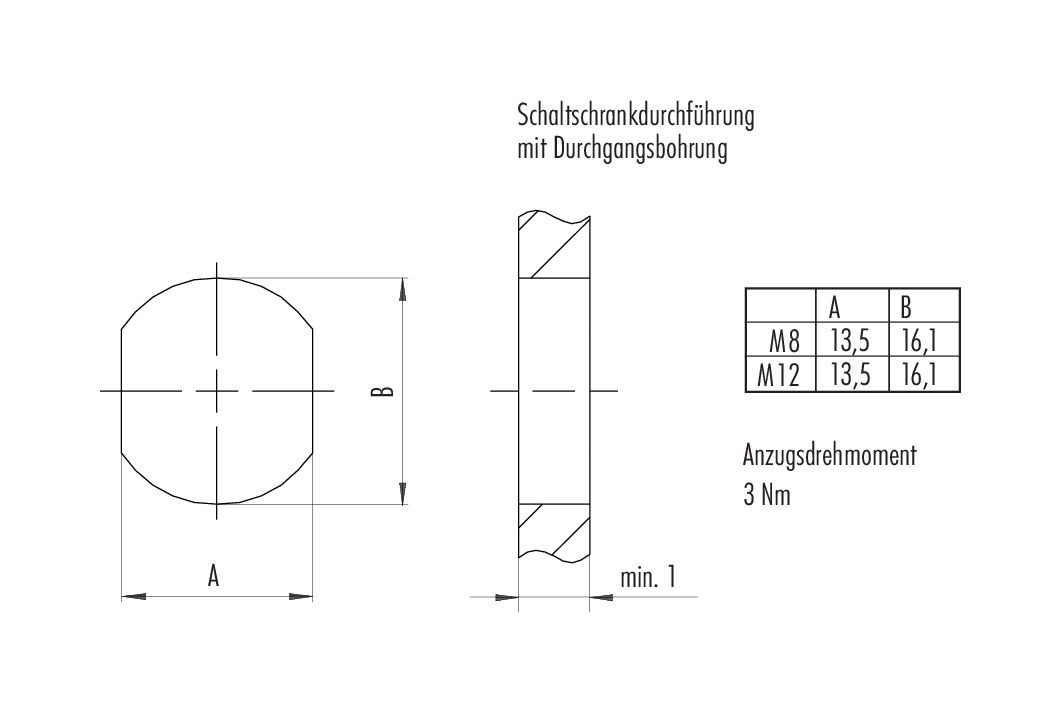

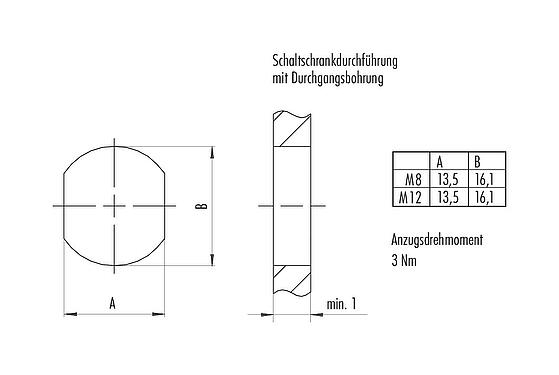

M12 用于穿控制柜, 2.5-4.0mm, 屏蔽, 焊接, IP40
M12-A, 系列 713, 自动化技术.传感器和执行器
主要参数
更多折叠| 型号 | 09 5247 00 12 |
| 连接器样式 | 用于穿控制柜 |
| Type standard | DIN EN 61076-2-101 |
| 版本 | 用于穿控制柜 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 焊接 |
| 防护等级 | IP40 |
| 连接截面 | 0.25mm² / AWG 24 |
| 电缆出口直径 | 2.5-4.0mm |
| 工作温度 | -25 °C / 70°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 61.15 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 60V |
| 额定冲击电压 | 800V |
| 额定电流 | 1.5A |
| 污染等级 | 1 |
| 过压类别 | II |
| 材料组 | III |
| EMV合规性 | 屏蔽 |
| 屏蔽连接 | 壳体上的屏蔽 |
材料
更多折叠| 接触体材料 | PA |
| 接触材料 | 铜锡（铜牌） |
| 接触面 | Au (金) |
| 锁紧材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | 7199ac1c-1f07-4e1c-a720-bab9285396a9 |
| PFAS present | 是 |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
符合性声明
更多折叠| 低电压指令 | 2011/65/EU (EN 50581:2012) |
| RoHS 指令 | 2011/65/EU (EN 50581:2012) |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
