自动化技术连接器-数据传输
产品筛选
芯数
芯数表示连接器的插针数量。
锁紧方式
锁紧方式表示插头和插孔的相互连接方式。
  • M12 通过旋紧可固定连接。M 在这里表示公制螺纹和外径的数量。
防护等级
符合 IEC60529 标准的防护等级应用在多种产品上,并且提供了有关防止水和固体异物(如灰尘)进入的信息。
  • IP20 防止手指接触和 Ø > 12.5 mm 的异物进入。不防水。
  • IP67 完全防止接触和灰尘进入。防止当短时浸泡(深度:1m,持续时间:30 分钟)时渗水。
  • IP68 完全防止接触和灰尘进入。防止当短时浸没在水下(持续时间:24 小时,深度:水深 2 m)时渗水,具体要求根据制造商与用户之间的协商。
产品类型
通过选择结构型式可以规定某些技术规范,例如电缆处理或设计。
  • 適配器 连接器两侧可连接的链接元件。例如,可实现开关柜套管或从 M8 到 M12 锁紧方式的过渡。
安装类型
安装方式可用于分隔连接器,以便安装在电缆部件的设备外壳中。安装方式描述了安装在外壳(法兰)上的连接器和连接到电缆上的连接器之间的差异。
  • 安装在电缆上 带已成型电缆或自组装的连接器。
电磁兼容性
电磁兼容性 (EMC) 表示连接器可屏蔽或已屏蔽。其必要性在于使连接器中传输的信号或数据以及外部设备不受电磁干扰。
产品系列
宾德 (binder) 应用范围及连接器的类型。
编码
接线方式表示电缆、绞合线或电路板可连接到连接器的方式。
  • M12-X 此编码特别针对高数据量/高传输速度的数据布线(如 PROFINET)领域,作为 8 芯可屏蔽连接器而开发。连接器按照 DIN EN 61076-2-109 标准化,具有相对较高的防护等级,因而可用于数据传输。 由此能够实现高达 10Gbit/s 的传输速度。全球数据传输变得越来越为普遍,其重要性也越来越高。
接线方式
在锁紧之前,连接器元件、插头和插孔必须紧密连接并相互对齐(编码)。以此避免错误插接。
  • 焊接 触点和电缆的绞合线利用焊锡连接。

M12-X编码连接器 - 自动化技术

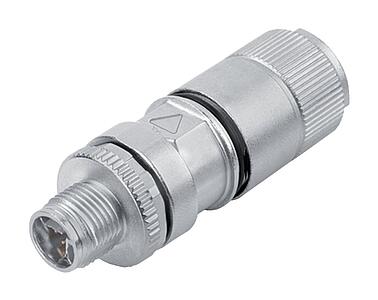

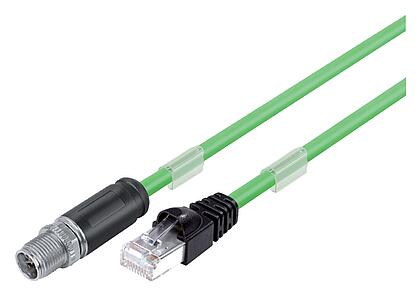

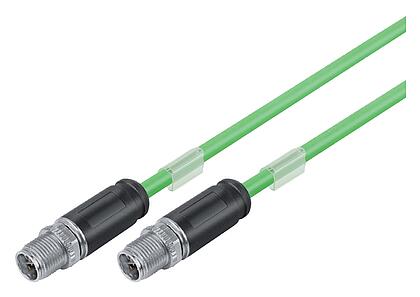

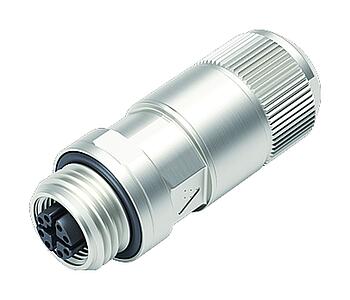

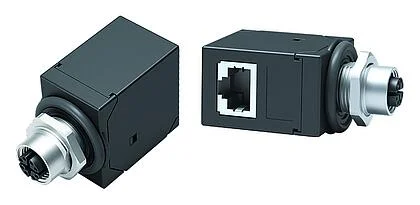

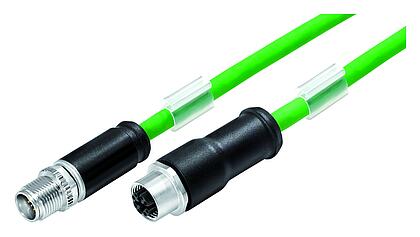

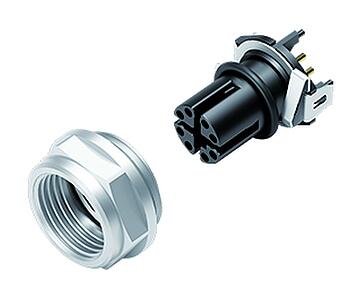

825/876系列高性能应用的M12连接器,如PROFINET和Ethernet,有螺丝/切割端子连接。 电缆连接器也有模压电缆,法兰连接器有焊接和浸焊连接。连接器具有良好的屏蔽性,符合IP67防护等级。屏蔽式适配器M12-X到RJ45有直的和弯的。
