自动化技术连接器-电压，电力供应
产品筛选
芯数
芯数表示连接器的插针数量。
锁紧方式
锁紧方式表示插头和插孔的相互连接方式。
  • M12通过旋紧可固定连接。M 在这里表示公制螺纹和外径的数量。
防护等级
符合 IEC60529 标准的防护等级应用在多种产品上，并且提供了有关防止水和固体异物（如灰尘）进入的信息。
  • IP40防止工具、Ø > 1 mm 的电线等物体接触和 Ø > 1 mm 的异物进入。不防水。
  • IP67完全防止接触和灰尘进入。防止当短时浸泡（深度：1m，持续时间：30 分钟）时渗水。
  • IP68完全防止接触和灰尘进入。防止当短时浸没在水下（持续时间：24 小时，深度：水深 2 m）时渗水，具体要求根据制造商与用户之间的协商。
安装类型
安装方式可用于分隔连接器，以便安装在电缆部件的设备外壳中。安装方式描述了安装在外壳（法兰）上的连接器和连接到电缆上的连接器之间的差异。
电磁兼容性
电磁兼容性 (EMC) 表示连接器可屏蔽或已屏蔽。其必要性在于使连接器中传输的信号或数据以及外部设备不受电磁干扰。
产品系列
宾德 (binder) 应用范围及连接器的类型。
编码
接线方式表示电缆、绞合线或电路板可连接到连接器的方式。
  • M12-TM12 T-编码是一种电源编码，设计用于 16 A 以下的电流。此时可使用最大为 1.5 mm² 的芯线。
接线方式
在锁紧之前，连接器元件、插头和插孔必须紧密连接并相互对齐（编码）。以此避免错误插接。
  • 焊接触点和电缆的绞合线利用焊锡连接。
  1. 宾德连接器产品
  2. 自动化技术连接器-电压，电力供应
  3. M12-T

M12 T型连接器 - 自动化技术

下载产品PDF目录 (2 MB)
PDF附件 (578 KB)

根据DIN EN 61076-2-111标准，带螺丝锁的813系列连接器为直流应用提供T型编码。T型编码的版本有4个触点，在63 VDC时额定电流为12 A。直线和角形电缆连接器有螺丝端子，但也可使用模制电缆。法兰式连接器有浸焊端子，但也有绞合线。

自动化技术连接器-电压，电力供应--直头针头电缆连接器_813_1_KS_Power_u
77 0629 0000 50704-0200
直头针头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 2m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应--直头针头电缆连接器_813_1_KS_Power_u
77 0629 0000 50704-0500
直头针头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 5m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息

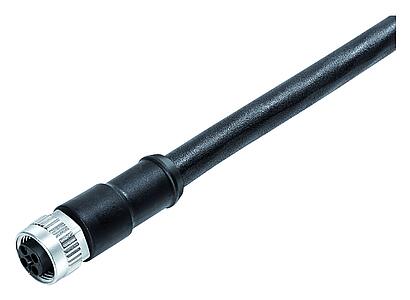

自动化技术连接器-电压，电力供应--直头孔头电缆连接器_813_2_KD_Power_u
77 0630 0000 50704-0200
直头孔头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 2m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应--直头孔头电缆连接器_813_2_KD_Power_u
77 0630 0000 50704-0500
直头孔头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 5m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息

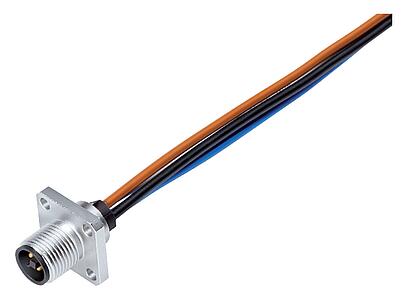

自动化技术连接器-电压，电力供应--针头方型法兰座_813_3_FS_Vierkant
09 0631 070 04
针头方型法兰座, 极数: 4, 非屏蔽, 带导线, IP40, UL
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息

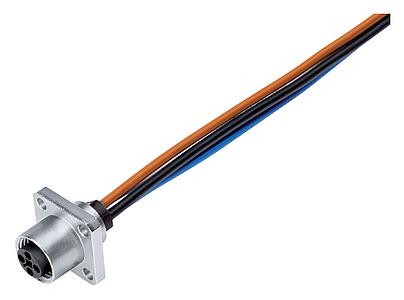

自动化技术连接器-电压，电力供应--孔头方型法兰座_813_4_FD_Vierkant
09 0632 070 04
孔头方型法兰座, 极数: 4, 非屏蔽, 带导线, IP40, UL
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息

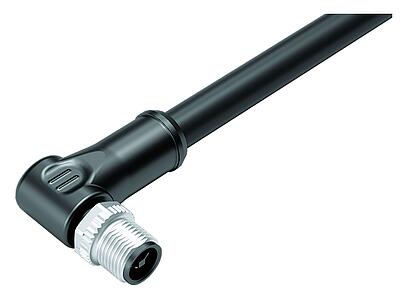

Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkelstecker_813_1_WS_Power_u
77 0627 0000 50704-0200
弯角针头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 2m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkelstecker_813_1_WS_Power_u
77 0627 0000 50704-0500
弯角针头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 5m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息

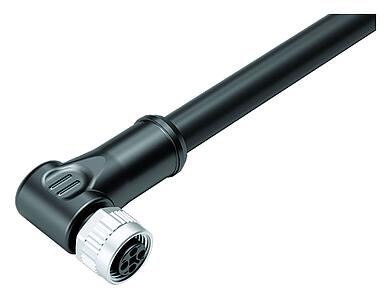

Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkeldose_813_2_WD_Power_u
77 0634 0000 50704-0200
弯角孔头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 2m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkeldose_813_2_WD_Power_u
77 0634 0000 50704-0500
弯角孔头电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 4x1.50mm², 5m
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息

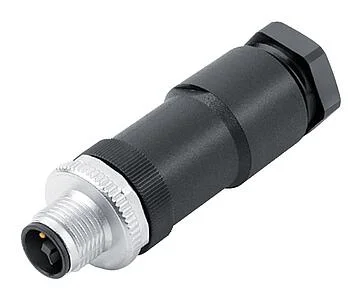

自动化技术连接器-电压，电力供应--直头针头电缆连接器_813_1_KS_DC
99 0629 19 04
直头针头电缆连接器, 极数: 4, 8.0-10.0mm, 非屏蔽, 螺钉接线, IP67, UL, VDE
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息

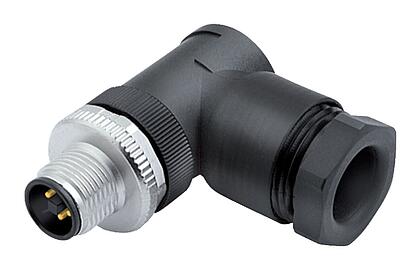

自动化技术连接器-电压，电力供应--弯角针头电缆连接器_813_1_WS_DC
99 0629 58 04
弯角针头电缆连接器, 极数: 4, 8.0-10.0mm, 非屏蔽, 螺钉接线, IP67, UL, VDE
M12, 系列 813, 自动化技术连接器-电压，电力供应
详细信息
