自动化技术连接器-电压，电力供应
产品筛选
芯数
芯数表示连接器的插针数量。
锁紧方式
锁紧方式表示插头和插孔的相互连接方式。
  • M12通过旋紧可固定连接。M 在这里表示公制螺纹和外径的数量。
防护等级
符合 IEC60529 标准的防护等级应用在多种产品上，并且提供了有关防止水和固体异物（如灰尘）进入的信息。
  • IP67完全防止接触和灰尘进入。防止当短时浸泡（深度：1m，持续时间：30 分钟）时渗水。
  • IP68完全防止接触和灰尘进入。防止当短时浸没在水下（持续时间：24 小时，深度：水深 2 m）时渗水，具体要求根据制造商与用户之间的协商。
安装类型
安装方式可用于分隔连接器，以便安装在电缆部件的设备外壳中。安装方式描述了安装在外壳（法兰）上的连接器和连接到电缆上的连接器之间的差异。
电磁兼容性
电磁兼容性 (EMC) 表示连接器可屏蔽或已屏蔽。其必要性在于使连接器中传输的信号或数据以及外部设备不受电磁干扰。
产品系列
宾德 (binder) 应用范围及连接器的类型。
编码
接线方式表示电缆、绞合线或电路板可连接到连接器的方式。
  • M12-LM12 L-编码是一种电源编码，设计用于 16 A 以下的电流。此时可使用最大为 2.5 mm² 的芯线。
接线方式
在锁紧之前，连接器元件、插头和插孔必须紧密连接并相互对齐（编码）。以此避免错误插接。
  • 焊接触点和电缆的绞合线利用焊锡连接。
  1. 宾德连接器产品
  2. 自动化技术连接器-电压，电力供应
  3. M12-L

M12 T型连接器 - 自动化技术

下载产品PDF目录 (2 MB)
PDF附件 (578 KB)

根据DIN EN 61076-2-111标准，螺纹锁紧的813系列连接器为直流应用提供T编码。4芯，在63 VDC时额定电流为12 A。直头和弯角电缆连接器采用螺钉接线，也有注塑电缆。法兰式连接器有浸焊和带绞合导线的。

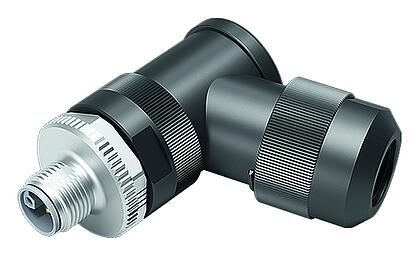

自动化技术连接器-电压，电力供应-M12-L-弯角针头电缆连接器_823_1_WS_L
99 0639 58 05
M12-L 弯角针头电缆连接器, 极数: 4+FE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL, M12x1.0, 用于供电
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

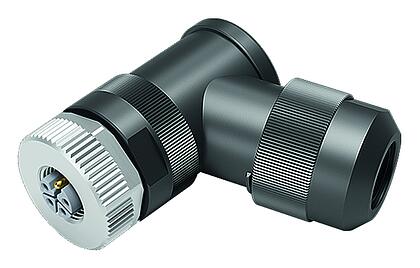

自动化技术连接器-电压，电力供应-M12-L-弯角孔头电缆连接器_823_2_WD_L
99 0640 58 05
M12-L 弯角孔头电缆连接器, 极数: 4+FE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL, M12x1.0, 用于供电
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

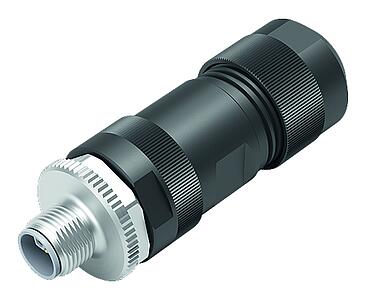

自动化技术连接器-电压，电力供应-M12-L-直头针头电缆连接器_823_1_KS_L
99 0639 29 05
M12-L 直头针头电缆连接器, 极数: 4+FE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL, M12x1.0
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

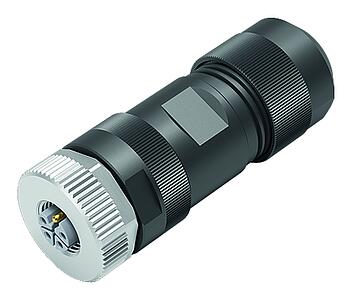

自动化技术连接器-电压，电力供应-M12-L-直头孔头电缆连接器_823_2_KD_L
99 0640 29 05
M12-L 直头孔头电缆连接器, 极数: 4+FE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL, M12x1.0
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

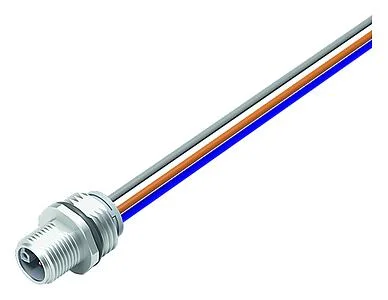

自动化技术连接器-电压，电力供应-M12-L-针头法兰座_813_3_FS_L
09 0641 700 05
M12-L 针头法兰座, 极数: 4+FE, 非屏蔽, 带导线, IP68, M16x1.5
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-L-针头法兰座_813_3_FS_L
09 0641 400 05
M12-L 针头法兰座, 极数: 4+FE, 非屏蔽, 带导线, IP68, M16x1.5
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

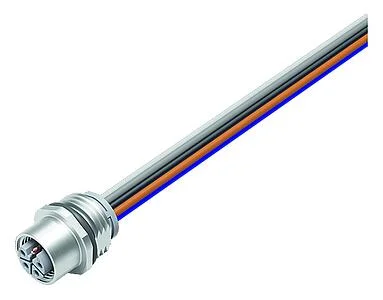

自动化技术连接器-电压，电力供应-M12-L-孔头法兰座_813_4_FD_L
09 0642 700 05
M12-L 孔头法兰座, 极数: 4+FE, 非屏蔽, 带导线, IP68, UL, M16x1.5
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-L-孔头法兰座_813_4_FD_L
09 0642 400 05
M12-L 孔头法兰座, 极数: 4+FE, 非屏蔽, 带导线, IP68, UL, M16x1.5
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

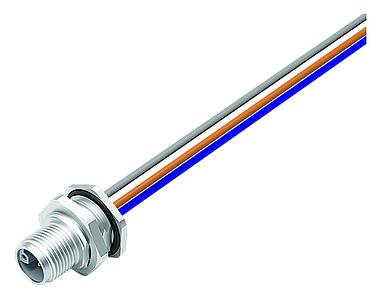

自动化技术连接器-电压，电力供应-M12-L-针头法兰座_823_3_FS_L_vv
09 0641 800 05
M12-L 针头法兰座, 极数: 4+FE, 非屏蔽, 带导线, IP68, M16x1.5, 板前固定
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

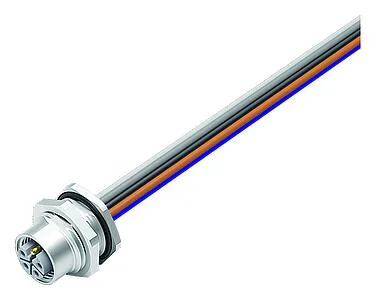

自动化技术连接器-电压，电力供应-M12-L-孔头法兰座_823_4_FD_L_vv
09 0642 800 05
M12-L 孔头法兰座, 极数: 4+FE, 非屏蔽, 带导线, IP68, M16x1.5, 板前固定
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

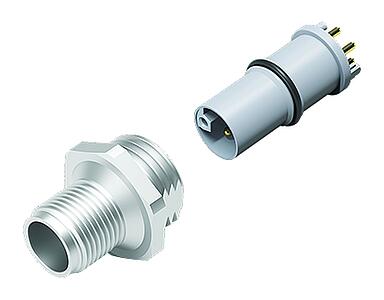

自动化技术连接器-电压，电力供应-M12-L-针头法兰座_823_3_FS_L_2teil_mitO_ohneD
99 0641 20 05
M12-L 针头法兰座, 极数: 4+FE, 非屏蔽, THR, IP67, UL, M16x1.5
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息

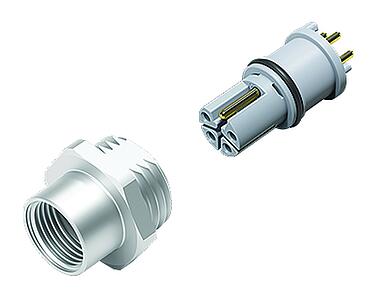

自动化技术连接器-电压，电力供应-M12-L-孔头法兰座_823_4_FD_L_2teil_mitO_ohneD
99 0642 20 05
M12-L 孔头法兰座, 极数: 4+FE, 非屏蔽, THR, IP67, UL, M16x1.5
M12, 系列 823, 自动化技术连接器-电压，电力供应
详细信息
