自动化技术连接器-电压，电力供应
产品筛选
芯数
芯数表示连接器的插针数量。
Reset
锁紧方式
锁紧方式表示插头和插孔的相互连接方式。
  • 1/2 UNF1/2″ UNF 是一种美制计量单位，表示连接器上锁紧螺纹的尺寸。
  • M12通过旋紧可固定连接。M 在这里表示公制螺纹和外径的数量。
Reset
防护等级
符合 IEC60529 标准的防护等级应用在多种产品上，并且提供了有关防止水和固体异物（如灰尘）进入的信息。
  • IP67完全防止接触和灰尘进入。防止当短时浸泡（深度：1m，持续时间：30 分钟）时渗水。
Reset
产品类型
通过选择结构型式可以规定某些技术规范，例如电缆处理或设计。
Reset
安装类型
安装方式可用于分隔连接器，以便安装在电缆部件的设备外壳中。安装方式描述了安装在外壳（法兰）上的连接器和连接到电缆上的连接器之间的差异。
  • 安装在电缆上带已成型电缆或自组装的连接器。
Reset
电磁兼容性
电磁兼容性 (EMC) 表示连接器可屏蔽或已屏蔽。其必要性在于使连接器中传输的信号或数据以及外部设备不受电磁干扰。
Reset
产品系列
宾德 (binder) 应用范围及连接器的类型。
Reset
编码
接线方式表示电缆、绞合线或电路板可连接到连接器的方式。
  • M12-US最初起源于美国，按照 DIN EN 61076-2-101 以 3–6 芯规格标准化并应用。此编码配有一个 PE 超前触点。其应用于美国尤为普遍的 AC 传感器。
Reset
接线方式
在锁紧之前，连接器元件、插头和插孔必须紧密连接并相互对齐（编码）。以此避免错误插接。
  • 焊接触点和电缆的绞合线利用焊锡连接。
Reset
Reset
Reset
显示产品
  1. 宾德连接器产品
  2. 自动化技术连接器-电压，电力供应
  3. M12-US

M12-US编码连接器 - 自动化

下载产品PDF目录 (919 KB)
PDF附件 (578 KB)

带有US/C编码的815系列连接器用于特定应用中的电源。带螺丝端子连接和2+PE触点的现场可接线连接器有M12或1/2英寸UNF螺丝锁紧，有直式和斜式标准版本。

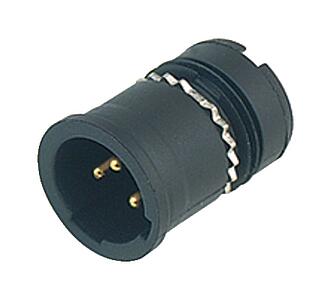

自动化技术连接器-电压，电力供应-M12-US-集成插头_815_3
09 2431 09 03
M12-US 集成插头, 极数: 2+PE, 非屏蔽, 焊接, IP67, UL
M12, 系列 815, 自动化技术连接器-电压，电力供应
详细信息

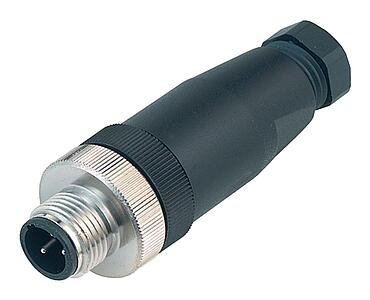

自动化技术连接器-电压，电力供应-M12-US-针头电缆连接器_815_1_G
99 2529 14 03
M12-US 针头电缆连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67
M12, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-针头电缆连接器_815_1_G
99 2429 14 03
M12-US 针头电缆连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67, UL
1/2 UNF, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-针头电缆连接器_815_1_G
99 2429 12 03
M12-US 针头电缆连接器, 极数: 2+PE, 6.0-8.0mm, 非屏蔽, 螺钉接线, IP67, UL
1/2 UNF, 系列 815, 自动化技术连接器-电压，电力供应
详细信息

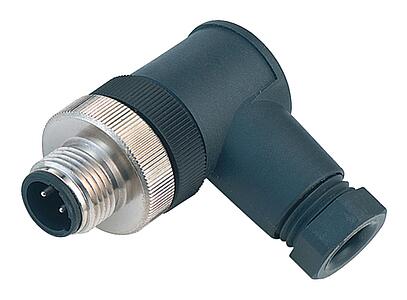

自动化技术连接器-电压，电力供应-M12-US-针头弯角连接器_815_1_W
99 2529 24 03
M12-US 针头弯角连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67
M12, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-针头弯角连接器_815_1_W
99 2429 24 03
M12-US 针头弯角连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67, UL
1/2 UNF, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-针头弯角连接器_815_1_W
99 2429 52 03
M12-US 针头弯角连接器, 极数: 2+PE, 6.0-8.0mm, 非屏蔽, 螺钉接线, IP67, UL
1/2 UNF, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-孔头带电缆连接器_815_2_G
99 2530 14 03
M12-US 孔头带电缆连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67
M12, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-孔头带电缆连接器_815_2_G
99 2430 14 03
M12-US 孔头带电缆连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67, UL
1/2 UNF, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-孔头带电缆连接器_815_2_G
99 2430 12 03
M12-US 孔头带电缆连接器, 极数: 2+PE, 6.0-8.0mm, 非屏蔽, 螺钉接线, IP67, UL
1/2 UNF, 系列 815, 自动化技术连接器-电压，电力供应
详细信息

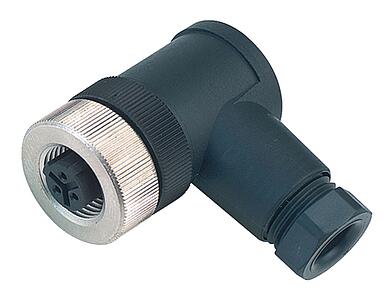

自动化技术连接器-电压，电力供应-M12-US-孔头弯角电缆连接器_815_2_W
99 2530 24 03
M12-US 孔头弯角电缆连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67
M12, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-US-孔头弯角电缆连接器_815_2_W
99 2430 24 03
M12-US 孔头弯角电缆连接器, 极数: 2+PE, 4.0-6.0mm, 非屏蔽, 螺钉接线, IP67, UL
1/2 UNF, 系列 815, 自动化技术连接器-电压，电力供应
详细信息
