产品编号: 09 5240 00 04
M12 Lead-through for control cabinet, Contacts: 4, shielded, pluggable, IP67, M12x1.0
Adapter and Control cabinet feedthroughs, series 765, Automation Technology - Sensors and Actuators
3D视图(点击激活)
主要参数
更多折叠| 型号 | 09 5240 00 04 |
| 连接器样式 | Lead-through for control cabinet |

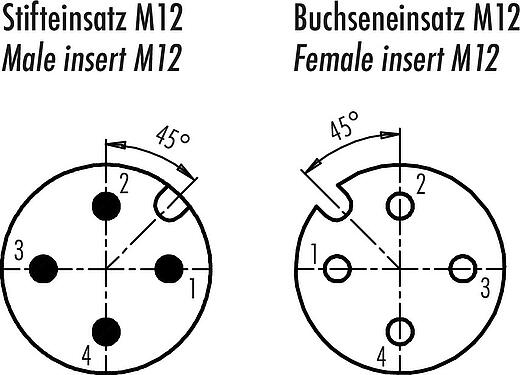

| 编码 | A-coded |
| 版本 | Lead-through for control cabinets |
| 连接器锁定装置 | screw |
| 接线方式 | pluggable |
| 防护等级 | IP67 |
| 工作温度 | -25 °C / 85 °C |
| 插拨次数 | > 100 Mating cycles |
| 重量 (gr) | 62.26 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 250 V |
| 额定冲击电压 | 2500 V |
| 额定电流 | 4.0 A |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | shielded |
| 屏蔽连接 | Shield on the housing |
材料
更多折叠| 接触体材料 | PA |
| 接触材料 | CuZn (brass) |
| 接触面 | Au (gold) |
| 锁紧材料 | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | 103208fe-009f-4cbf-863f-3642e4093921 |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
符合性声明
更多折叠| 低电压指令 | EN 60529:1991 |
