芯数
芯数表示连接器的插针数量。
锁紧方式
锁紧方式表示插头和插孔的相互连接方式。
  • 1/2 UNF1/2″ UNF 是一种美制计量单位,表示连接器上锁紧螺纹的尺寸。
  • M12通过旋紧可固定连接。M 在这里表示公制螺纹和外径的数量。
  • M18通过旋紧可固定连接。M 在这里表示公制螺纹和外径的数量。
防护等级
符合 IEC60529 标准的防护等级应用在多种产品上,并且提供了有关防止水和固体异物(如灰尘)进入的信息。
  • IP40防止工具、Ø > 1 mm 的电线等物体接触和 Ø > 1 mm 的异物进入。不防水。
  • IP67完全防止接触和灰尘进入。防止当短时浸泡(深度:1m,持续时间:30 分钟)时渗水。
  • IP68完全防止接触和灰尘进入。防止当短时浸没在水下(持续时间:24 小时,深度:水深 2 m)时渗水,具体要求根据制造商与用户之间的协商。
安装类型
安装方式可用于分隔连接器,以便安装在电缆部件的设备外壳中。安装方式描述了安装在外壳(法兰)上的连接器和连接到电缆上的连接器之间的差异。
电磁兼容性
电磁兼容性 (EMC) 表示连接器可屏蔽或已屏蔽。其必要性在于使连接器中传输的信号或数据以及外部设备不受电磁干扰。
产品系列
宾德 (binder) 应用范围及连接器的类型。
编码
接线方式表示电缆、绞合线或电路板可连接到连接器的方式。
  • M12-KM12 K-编码是一种电源编码,设计用于 630 V AC 以下的电压。此时可使用最大为 2.5 mm² 的芯线。
  • M12-LM12 L-编码是一种电源编码,设计用于 16 A 以下的电流。此时可使用最大为 2.5 mm² 的芯线。
  • M12-SM12 S-编码是一种电源编码,设计用于 630 V AC 以下的电压。此时可使用最大为 1.5 mm² 的芯线。
  • M12-TM12 T-编码是一种电源编码,设计用于 16 A 以下的电流。此时可使用最大为 1.5 mm² 的芯线。
  • M12-US最初起源于美国,按照 DIN EN 61076-2-101 以 3–6 芯规格标准化并应用。此编码配有一个 PE 超前触点。其应用于美国尤为普遍的 AC 传感器。
接线方式
在锁紧之前,连接器元件、插头和插孔必须紧密连接并相互对齐(编码)。以此避免错误插接。
  • 焊接触点和电缆的绞合线利用焊锡连接。
  1. 宾德连接器产品
  2. 自动化技术连接器-电压,电力供应

自动化技术连接器-电压,电力供应

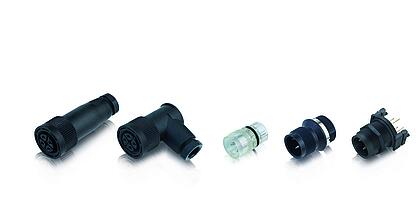

电源连接器用于为交流电机、驱动器和电机开关提供较长时间的高电压,也可用于低电压应用,如现场总线以太网组件和网络设备。这些主要是M12、M18和7/8英寸圆形连接器,客户可以根据特定的应用进行配置。带有K和S编码的M12连接器的额定电压可以达到630V AC。

特点。

• 9个产品系列
v 各种锁紧系统,包括M12、M18和7/8"。
• 编码,包括M12-S、-K、-T、-L和-US
• 保护等级从IP20到IP69K
• 2至8个触点,包括2+PE、3+PE和4+PE
• 屏蔽和可屏蔽
• PUR和PVC外壳
• 电缆长度从0.5米到10米
