自动化技术连接器-电压，电力供应
产品筛选
芯数
芯数表示连接器的插针数量。
Reset
锁紧方式
锁紧方式表示插头和插孔的相互连接方式。
  • M12通过旋紧可固定连接。M 在这里表示公制螺纹和外径的数量。
Reset
防护等级
符合 IEC60529 标准的防护等级应用在多种产品上，并且提供了有关防止水和固体异物（如灰尘）进入的信息。
  • IP67完全防止接触和灰尘进入。防止当短时浸泡（深度：1m，持续时间：30 分钟）时渗水。
  • IP68完全防止接触和灰尘进入。防止当短时浸没在水下（持续时间：24 小时，深度：水深 2 m）时渗水，具体要求根据制造商与用户之间的协商。
Reset
产品类型
通过选择结构型式可以规定某些技术规范，例如电缆处理或设计。

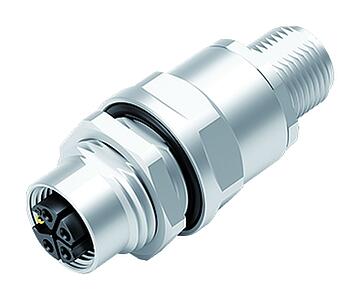

  • 適配器连接器两侧可连接的链接元件。例如，可实现开关柜套管或从 M8 到 M12 锁紧方式的过渡。
Reset
安装类型
安装方式可用于分隔连接器，以便安装在电缆部件的设备外壳中。安装方式描述了安装在外壳（法兰）上的连接器和连接到电缆上的连接器之间的差异。
  • 安装在电缆上带已成型电缆或自组装的连接器。
Reset
电磁兼容性
电磁兼容性 (EMC) 表示连接器可屏蔽或已屏蔽。其必要性在于使连接器中传输的信号或数据以及外部设备不受电磁干扰。
Reset
产品系列
宾德 (binder) 应用范围及连接器的类型。
Reset
编码
接线方式表示电缆、绞合线或电路板可连接到连接器的方式。
  • M12-KM12 K-编码是一种电源编码，设计用于 630 V AC 以下的电压。此时可使用最大为 2.5 mm² 的芯线。
Reset
接线方式
在锁紧之前，连接器元件、插头和插孔必须紧密连接并相互对齐（编码）。以此避免错误插接。
Reset
Reset
Reset
显示产品
  1. 宾德连接器产品
  2. 自动化技术连接器-电压，电力供应
  3. M12-K

M12-K编码连接器 - 自动化技术

下载产品PDF目录 (2 MB)
PDF附件 (578 KB)

根据DIN EN 61076-2-111的规定，824系列带螺丝锁的连接器为交流应用的K编码。它们有4+PE触点，在630VAC时额定电流为12A。这些连接器有直式和直角式两种端接方式。法兰式连接器可用于绞合线。

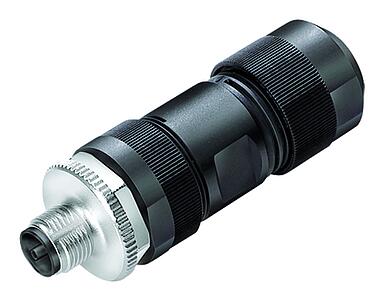

自动化技术连接器-电压，电力供应-M12-K-针头电缆连接器_814_1_KS_K-Kod
99 0699 29 05
M12-K 针头电缆连接器, 极数: 4+PE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息

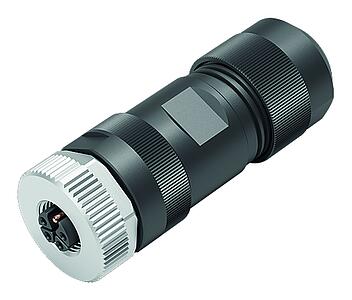

自动化技术连接器-电压，电力供应-M12-K-孔头带电缆连接器_824_2_KD_K
99 0700 29 05
M12-K 孔头带电缆连接器, 极数: 4+PE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息

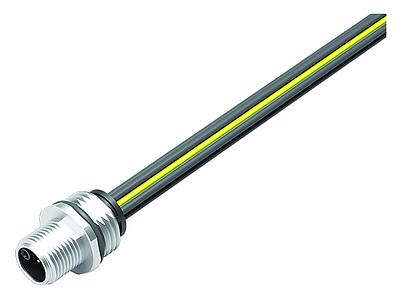

自动化技术连接器-电压，电力供应-M12-K-针头法兰座_814_3_FS_K
09 0701 700 05
M12-K 针头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, UL, M16x1.5
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-K-针头法兰座_814_3_FS_K
09 0701 400 05
M12-K 针头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, UL, M16x1.5
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息

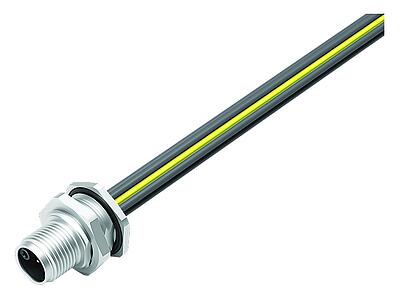

自动化技术连接器-电压，电力供应-M12-K-针头法兰座_824_3_FS_K_vv
09 0701 300 05
M12-K 针头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, UL, M16x1.5, 可从板前拧紧
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-K-针头法兰座_824_3_FS_K_vv
09 0701 800 05
M12-K 针头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, M16x1.5, 可从板前拧紧
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息

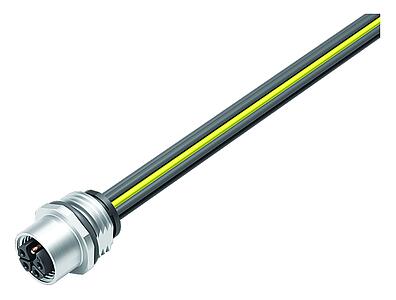

自动化技术连接器-电压，电力供应-M12-K-孔头法兰座_814_4_FD_K
09 0702 700 05
M12-K 孔头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, UL, M16x1.5
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-K-孔头法兰座_814_4_FD_K
09 0702 400 05
M12-K 孔头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, UL, M16x1.5
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-K-孔头法兰座_824_4_FD_K_vv
09 0702 800 05
M12-K 孔头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, UL, M16x1.5, 可从板前拧紧
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息
自动化技术连接器-电压，电力供应-M12-K-孔头法兰座_824_4_FD_K_vv
09 0702 300 05
M12-K 孔头法兰座, 极数: 4+PE, 非屏蔽, 单根导线, IP68, UL, M16x1.5, 可从板前拧紧
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息

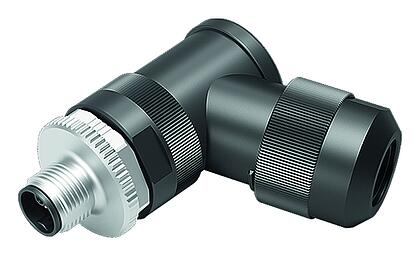

自动化技术连接器-电压，电力供应-M12-K-针头弯角连接器_814_1_WS_K
99 0699 58 05
M12-K 针头弯角连接器, 极数: 4+PE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息

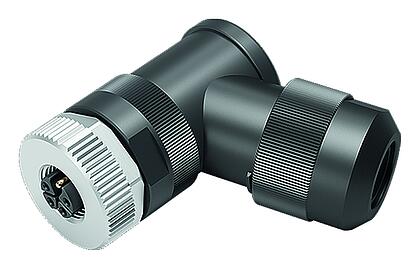

自动化技术连接器-电压，电力供应-M12-K-孔头弯角电缆连接器_824_2_WD_K
99 0700 58 05
M12-K 孔头弯角电缆连接器, 极数: 4+PE, 8.0-13.0mm, 非屏蔽, 螺钉接线, IP67, UL
M12, 系列 824, 自动化技术连接器-电压，电力供应
详细信息
