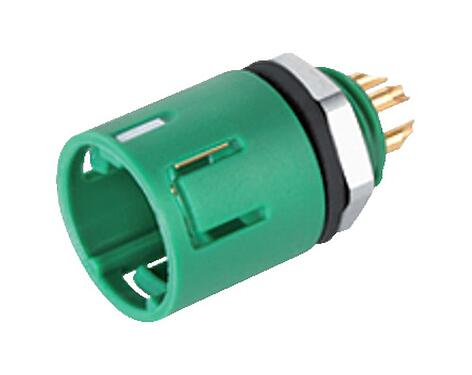

零件编号: 99 9207 070 03
Snap-in 快插 针头法兰座, 极数: 3, 非屏蔽, 焊接, IP67, UL
Snap-in 快插 IP67, 系列 620, 超小型连接器
主要参数
更多折叠型号 | 99 9207 070 03 |
连接器样式 | 针头法兰座 |
版本 | 直头针头电缆连接器 |
连接器锁定装置 | 插拔式 |
接线方式 | 焊接 |
防护等级 | IP67 |
导线截面积 | 最大 0.25mm² / AWG 24 |
工作温度 | -25 °C / 85°C |
插拨次数 | > 500 插拔次数 |
重量 (gr) | 1.91 |
客户关税号 | 85369010 |
原产国 | DE |
电气参数
更多折叠额定电压 | 125V |
额定冲击电压 | 1500V |
额定电流 | 3.0A |
绝缘电阻 | ≥ 1010 Ω |
污染等级 | 2 |
过压类别 | II |
材料组 | II |
EMV合规性 | 非屏蔽 |
材料
更多折叠外壳材料 | PA |
接触体材料 | PA (UL94HB) 绿色 |
接触材料 | 铜锌 (黄铜) |
接触面 | Au (金) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP号码 | 3315bd63-7de6-4689-b1f5-73a177041077 |
授权/批准
更多折叠批准书 | UL |
分类
更多折叠eCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
