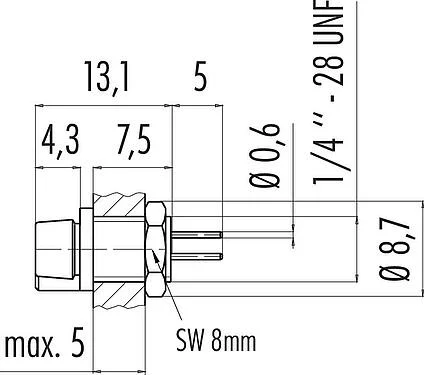

零件编号: 09 9792 20 05
Snap-in 快插 孔头法兰座, 极数: 5, 非屏蔽, THT, IP40
Snap-in 快插 IP40, 系列 719, 超小型连接器
主要参数
更多折叠型号 | 09 9792 20 05 |
连接器样式 | 孔头法兰座 |
版本 | 直头孔头电缆连接器 |
连接器锁定装置 | 插拔式 |
接线方式 | THT |
防护等级 | IP40 |
工作温度 | -25 °C / 70°C |
插拨次数 | > 100 插拔次数 |
重量 (gr) | 1.38 |
客户关税号 | 85369010 |
原产国 | DE |
电气参数
更多折叠额定电压 | 60V |
额定冲击电压 | 800V |
额定电流 | 3.0A |
绝缘电阻 | ≥ 1010 Ω |
污染等级 | 1 |
过压类别 | II |
材料组 | III |
EMV合规性 | 非屏蔽 |
材料
更多折叠外壳材料 | PA |
接触体材料 | PA |
接触材料 | 铜锡(铜牌) |
接触面 | Au (金) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP号码 | b44a59ed-7145-4887-9c96-f35a50887f84 |
分类
更多折叠eCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
