产品编号: 08 3090 000 000
Raw cable, Contacts: 4 wires, shielded, Standard, PVC, grey, 4 x 0.34 mm², 100 m
PVC cable, series 769, Cable
主要参数
更多折叠| 型号 | 08 3090 000 000 |
| 连接器样式 | Raw cable |
| 电缆长度 | 100 m |
| 版本 | Raw cable |
| 重量 (gr) | 4618.00 |
| 客户关税号 | 85444995 |
电气参数
更多折叠| EMV合规性 | shielded |
材料
更多折叠| REACH SVHC |
None (No pollutants) |
| 存在 PFAS | SCIP-number not available |
电缆数据

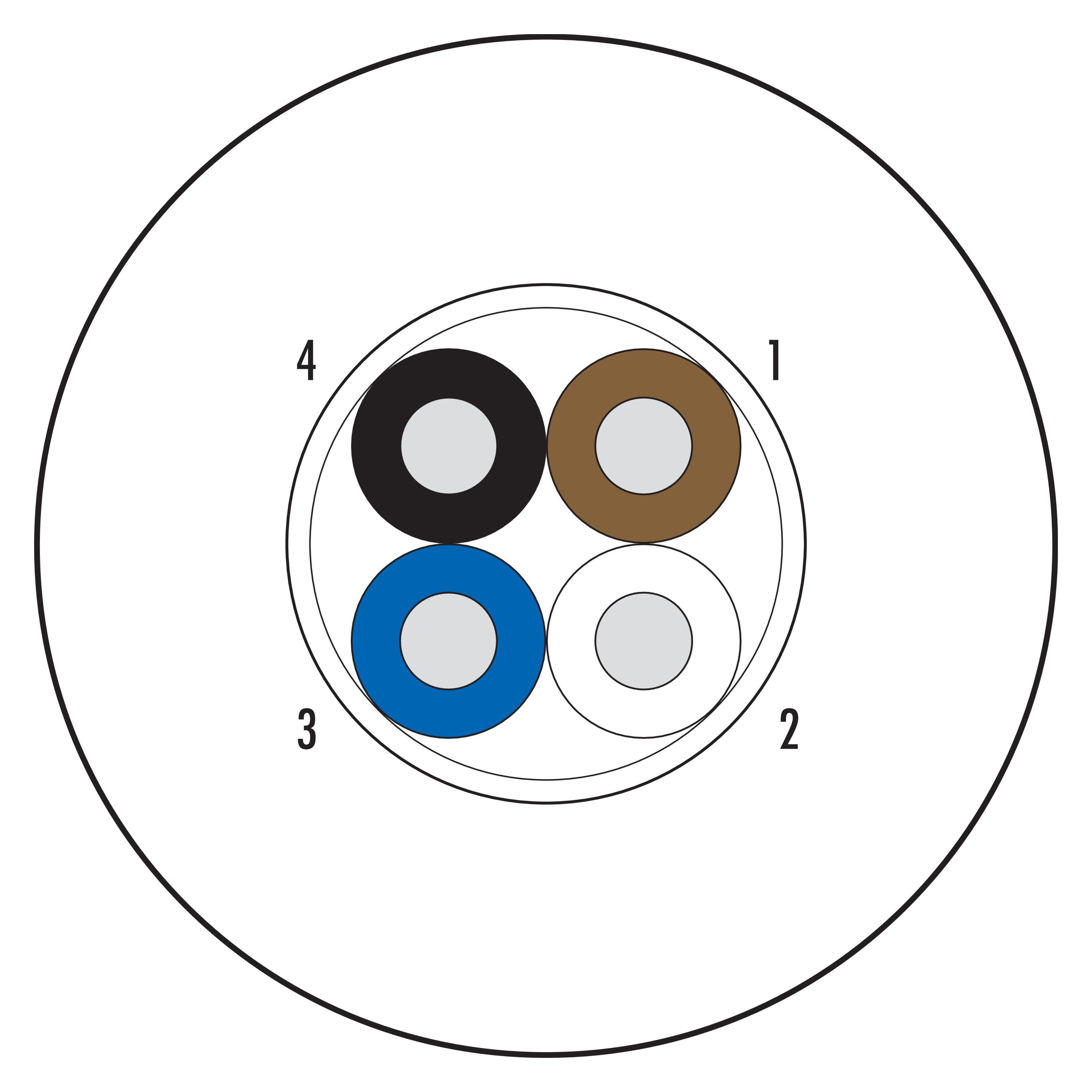

更多折叠| 电缆的结构 | |
| 电缆类型 | Standard |
| 电缆直径 | 5.4 mm |
| 横截面 | 4 x 0.34 mm² |
| 外壳材料 | PVC |
| 绝缘单管线 | PVC Y18 (105 °C) according to UL1731 |
| 软线构造 | 42 x 0.10 mm |
| 电缆颜色 | grey |
| 电性能 | |
| 电缆绝缘电阻 | > 100 Ω/Km |
| 工作电压 | ≤ 300 V |
| 电缆测试电压 | ≥ 2500 V effective |
| 导线电阻 | 57 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5 x Ø |
| 可移动电缆弯曲半径 | ≥ 10 x Ø |
| 挠曲周期 | > 2 million |
| 允许的加速度 | max. 5 m/s² + 1 m/s² |
| 水平位移 | at 5 m/s² -> 5 m |
| 垂直位移 | at 5 m/s² -> 2 m |
| 位移速度 | at 5 m horizontal path -> 200 m/min |
| 热性能 | |
| 电缆移动温度范围从…到… | -5 °C / 105 °C (UL +105 °C) |
| 电缆固定温度范围从…到… | -40 °C / 105 °C (UL +105 °C) |
| 其他特点 | |
| 無鹵素 | no |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-90 |
| ETIM 9.0 | EC002638 |
