零件编号: 09 4223 00 04

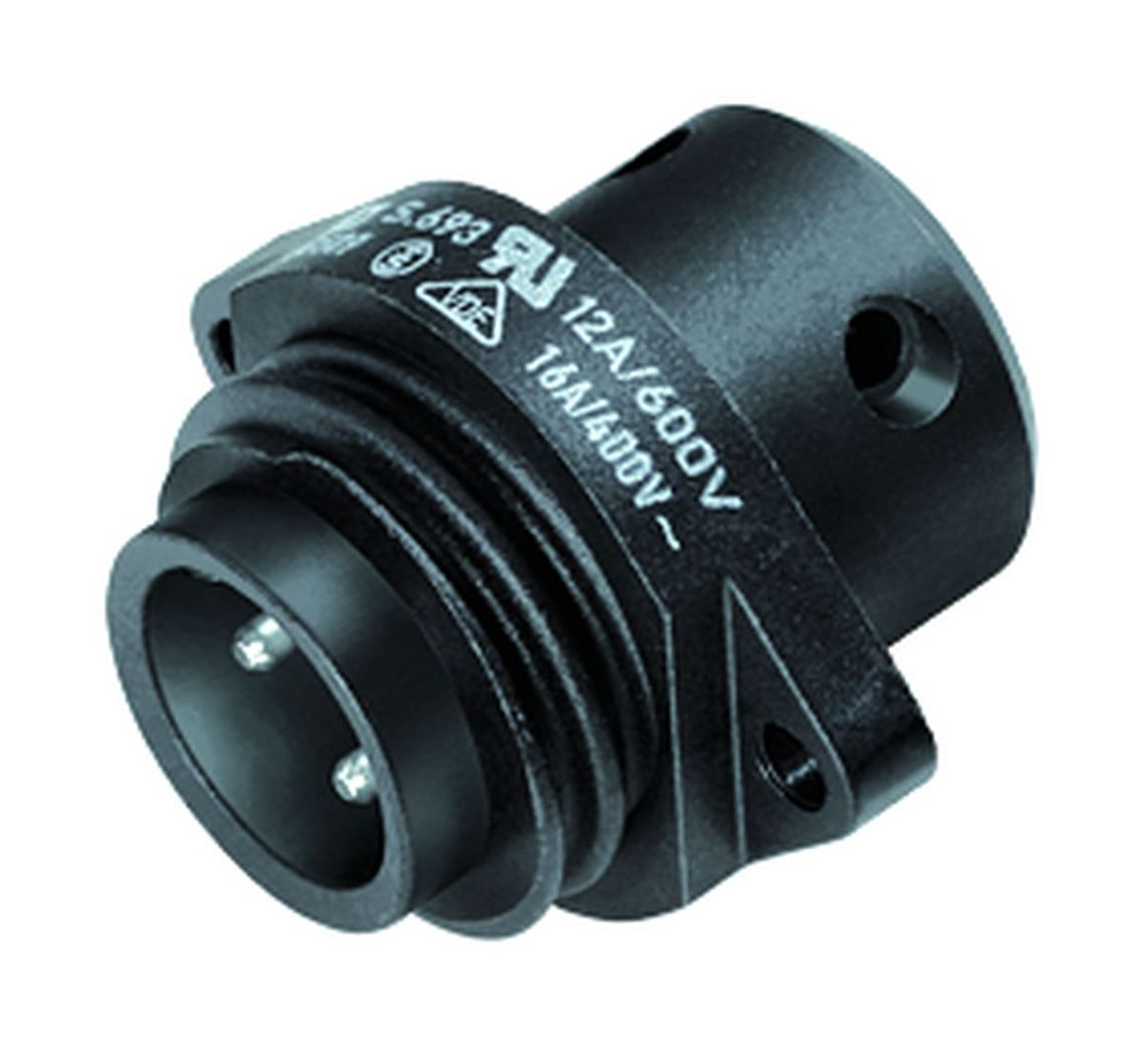

RD24 针头法兰座, 极数: 3+PE, 非屏蔽, 螺钉接线, IP67, UL, ESTI+, VDE
RD24, 系列 693, 电源连接器
主要参数
更多折叠| 型号 |
09 4223 00 04
备选部件号: 09 0211 00 04
|
| 连接器样式 | 针头法兰座 |
| 版本 | 直头针头电缆连接器 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 螺钉接线 |
| 防护等级 | IP67 |
| 连接截面 | 最大 2.50mm² / AWG 14 |
| 工作温度 | -40 °C / 100°C |
| 插拨次数 | > 500 插拔次数 |
| 重量 (gr) | 22.39 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 400V (600V UL) |
| 额定电压 UL | 11768 |
| 额定冲击电压 | 6000V |
| 额定电流 | 16A (12A UL) |
| 绝缘电阻 | ≥ 1010 Ω |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | III |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 接触体材料 | PBT |
| 接触材料 | 铜锌 (黄铜) |
| 接触面 | Ag (银） |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | c7a8c0c8-6e33-4db7-8703-a4bfcb70ca66 |
| PFAS present | 是 |
授权/批准
更多折叠| 批准书 | UL, ESTI+, VDE |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
