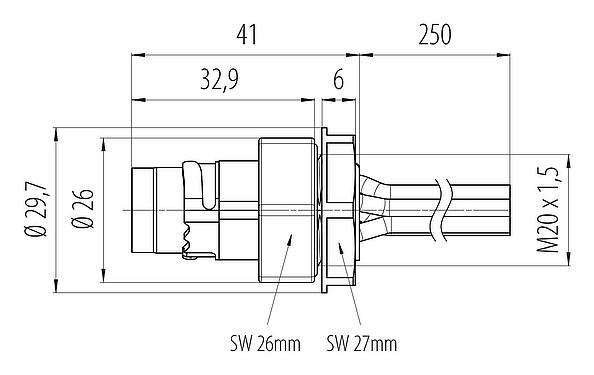

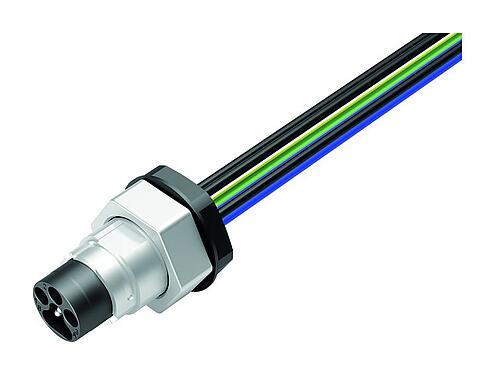

零件编号: 09 6121 150 06

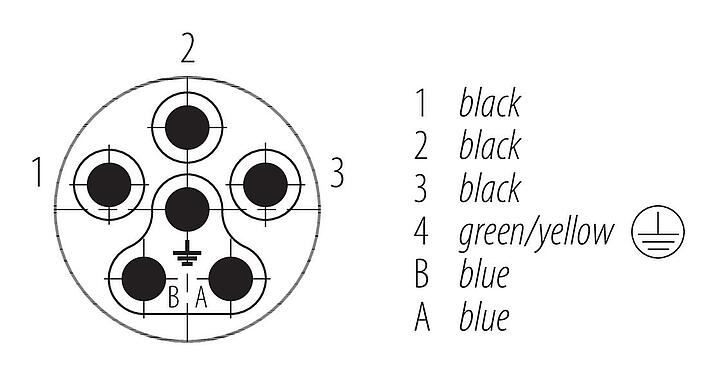

卡扣式 针头法兰座, 极数: 6 (3+PE+2), 可接屏蔽, 带导线, IP66/IP67, UL, M20x1.5
PBC15, 系列 615, 电源连接器
主要参数
更多折叠型号 | 09 6121 150 06 |
连接器样式 | 针头法兰座 |
线长 | 0.15m |
版本 | 面板安装连接器 |
连接器锁定装置 | 卡扣式 |
接线方式 | 带导线 |
防护等级 | IP66/IP67 |
导线截面积 | 1.50mm² / AWG 16 |
工作温度 | -35 °C / 90°C |
插拨次数 | > 500 插拔次数 |
重量 (gr) | 0.00 |
客户关税号 | 85369010 |
原产国 | DE |
电气参数
更多折叠额定电压 | 电源:600 V,信号电源:63 V |
额定冲击电压 | 电源:6000 V,信号:1500 V |
污染等级 | 3 |
过压类别 | III |
材料组 | II |
EMV合规性 | 可接屏蔽 |
材料
更多折叠外壳材料 | 壓鑄鋅, 鎳 |
接触体材料 | PA |
接触材料 | 铜合金 |
接触面 | Ag (银) |
材料密封 | 丁腈橡胶 |
SCIP号码 | SCIP-number not available |
授权/批准
更多折叠批准书 | UL |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。

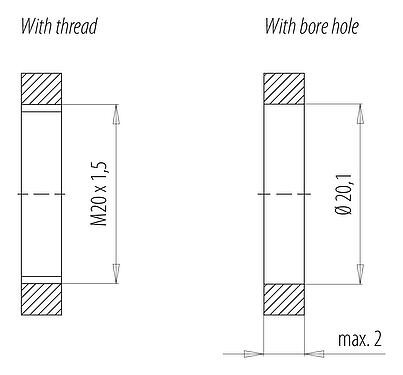

- 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约60 cNm)。
