零件编号: 09 0448 00 12

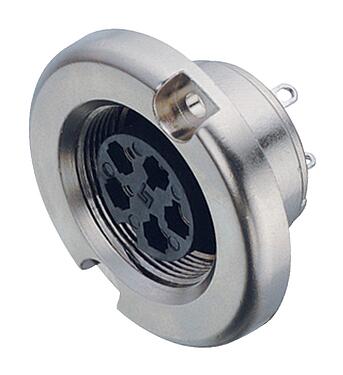

M25 孔头法兰座, 极数: 12, 可接屏蔽, 焊接, IP40
M25, 系列 691, 电源连接器
主要参数
更多折叠| 型号 | 09 0448 00 12 |
| 连接器样式 | 孔头法兰座 |
| 版本 | 直头孔头电缆连接器 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 焊接 |
| 防护等级 | IP40 |
| 连接截面 | 0.75mm² / AWG 18 |
| 工作温度 | -40 °C / 85°C |
| 插拨次数 | > 500 插拔次数 |
| 重量 (gr) | 36.95 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 125V |
| 额定冲击电压 | 1500V |
| 额定电流 | 5.0A |
| 绝缘电阻 | ≥ 1010 Ω |
| 污染等级 | 1 |
| 过压类别 | II |
| 材料组 | III |
| EMV合规性 | 可接屏蔽 |
| 屏蔽连接 | 壳体上的屏蔽 |
材料
更多折叠| 外壳材料 | GD-AL 阳极氧化 |
| 接触体材料 | PET (UL94V-0) |
| 接触材料 | 铜锡（铜牌） |
| 接触面 | Ag (银） |
| REACH SVHC |
None (No pollutants) |
| 存在 PFAS | SCIP-number not available |
| PFAS present | 是 |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 为了将电缆连接器与设备连接器锁紧，建议将螺纹环拧紧至 1.25 牛米。可提供合适的扭矩扳手作为附件（订货号 07 0082 000）。
