产品编号: 72 9141 500 06

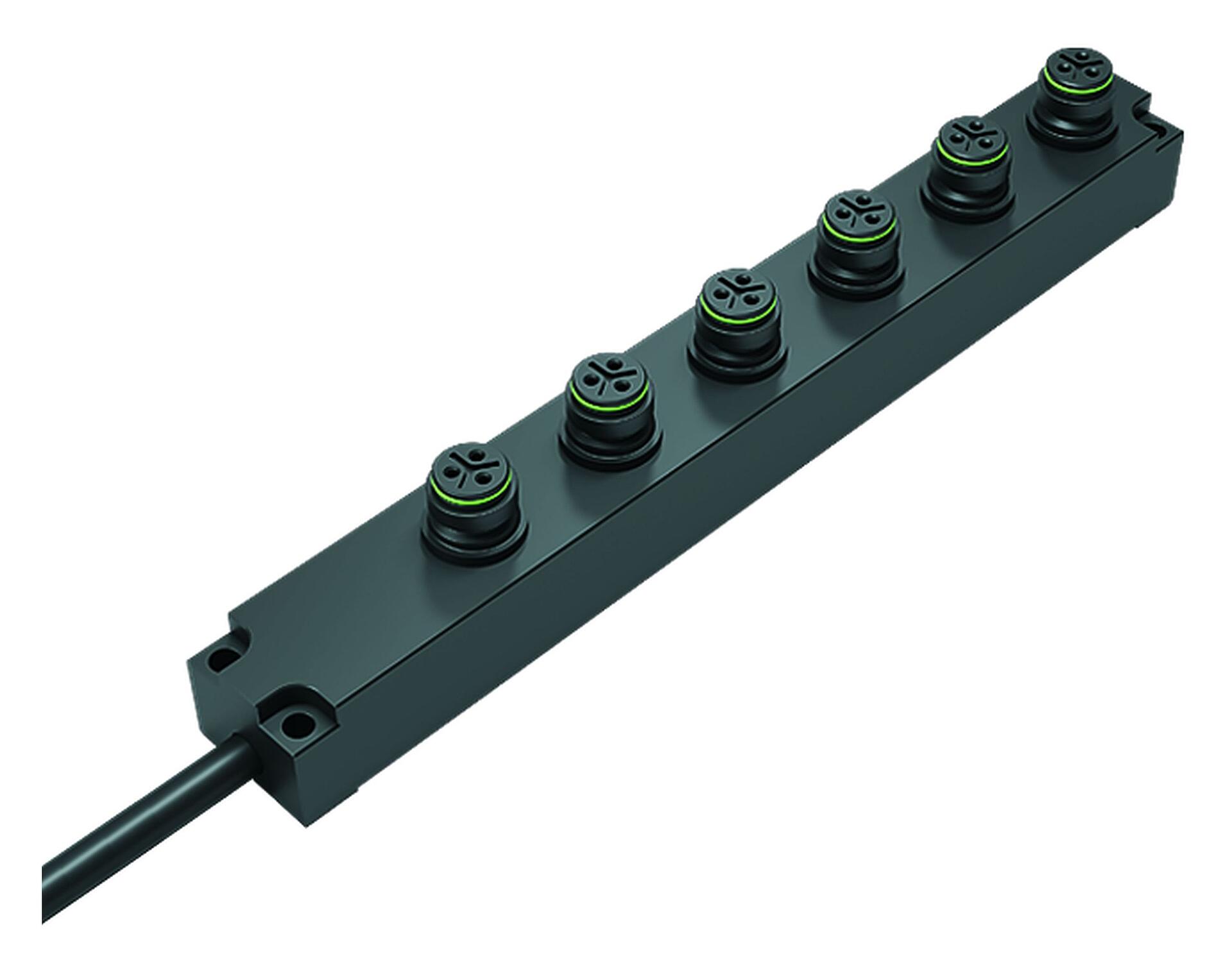

Snap-In 6-way distributor, Contacts: 3, unshielded, moulded on the cable, IP67, 3 x 0.75 mm²
Snap-In IP67, series 720, Miniature Connectors
主要参数
更多折叠| 型号 | 72 9141 500 06 |
| 连接器样式 | 6-way distributor |
| 版本 | Distribution Blocks |
| 连接器锁定装置 | snap-in |
| 接线方式 | moulded on the cable |
| 防护等级 | IP67 |
| 连接截面 | 0.75 mm² |
| 工作温度 | -40 °C / 85 °C |
| 插拨次数 | > 500 Mating cycles |
| 重量 (gr) | 489.46 |
| 客户关税号 | 85369010 |
电气参数
更多折叠| 额定电压 | 250 V |
| 额定冲击电压 | 2500 V |
| 额定电流 | 7.0 A |
| 绝缘电阻 | > 108 Ω |
| 污染等级 | 2 |
| 材料组 | II |
| EMV合规性 | unshielded |
材料
更多折叠| 外壳材料 | PA66 (UL94 HB) |
| 接触体材料 | PA black |
| 接触材料 | CuSn (bronze) |
| 接触面 | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | a4ab4361-ef3f-4326-a0cf-d66c0b5cccc8 |
电缆数据

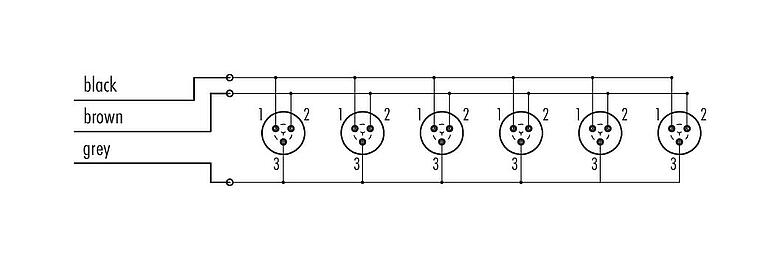

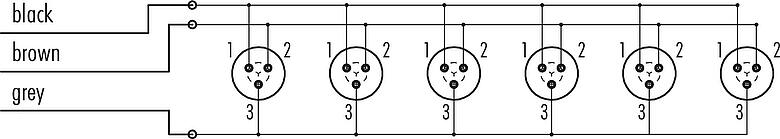

更多折叠| 电缆的结构 | |
| 横截面 | 3 x 0.75 mm² |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| 低电压指令 | EN 60529:1991 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
