产品编号: 09 0174 702 08
M16 Female panel mount connector, Contacts: 8 (08-a), unshielded, single wires, IP68, UL 2238, AISG compliant, M18x0,75, Front mounting
M16 IP67, series 723, Miniature Connectors
3D视图(点击激活)
主要参数
更多折叠| 型号 | 09 0174 702 08 |
| 连接器样式 | Female panel mount connector |
| Type standard | DIN EN 61076-2-106 |
| 线长 | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| 版本 | Connector socket straight |
| 连接器锁定装置 | screw |
| 接线方式 | single wires |
| 防护等级 | IP68 |
| 连接截面 | AWG 22 |
| 工作温度 | -30 °C / 85 °C |
| 插拨次数 | > 500 Mating cycles |
| 重量 (gr) | 18.82 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 100 V |
| 额定冲击电压 | 1200 V |
| 额定电流 | 5.0 A |
| 绝缘电阻 | ≥ 10¹0 Ω |
| 污染等级 | 1 |
| 过压类别 | I |
| 材料组 | II |
| EMV合规性 | unshielded |
材料
更多折叠| 外壳材料 | Zinc die-cast nickel-plated |
| 接触体材料 | PBT (UL94 V-0) |
| 接触材料 | CuSn (bronze) |
| 接触面 | Ag (silver) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | 50ac2c70-39fe-49a5-a34c-af683340ce66 |
关于绞合线数据
更多折叠| 导线结构 | |
| 横截面积 (mm²) | 8 x 0.34 mm² |
| 横截面积 (AWG) | 8 x AWG 22 |
| 线径 | 1,65 mm |

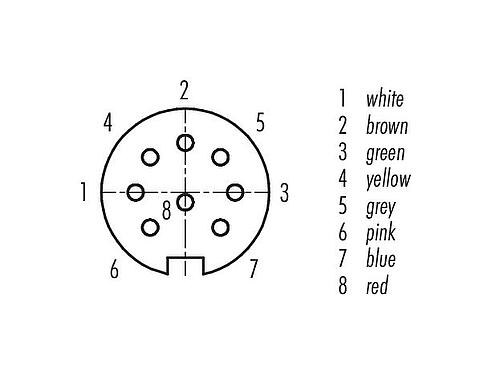

| 线色 |
brown white blue green yellow grey pink red |
| 护套材料 | PVC |
| 线材材料 | Cu (tinned) |
| 导线结构 | 7 x 0.254 mm |
| 电气性能 | |
| 额定电压 | 300 V |
| 额定冲击电压 | 3000 V |
| 绝缘电阻 | 20.0 MΩ/Km (20 °C) |
| 热性能 | |
| 温度范围线在移动从/到（°C) | -10 °C / 105 °C |
| 温度范围线固定值从/至（°C) | -40 °C / 105 °C |
授权/批准
更多折叠| 批准书 | UL 2238, AISG compliant |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Trade-Compliance
更多折叠| Copper (9903.78.01) | 0.005570 kg |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
