产品编号: 09 0311 09 04
M16 Male panel mount connector, Contacts: 4 (04-a), unshielded, solder, IP40, M18x0,75, Front mounting
M16 IP40, series 680, Miniature Connectors
3D视图(点击激活)

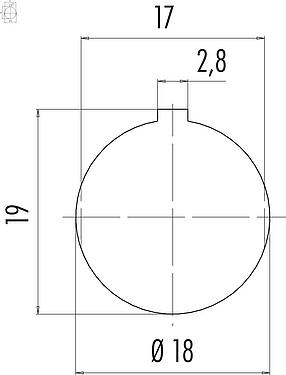

主要参数
更多折叠| 型号 | 09 0311 09 04 |
| 连接器样式 | Male panel mount connector |
| Type standard | DIN EN 61076-2-106 |
| 版本 | Connector pin straight |
| 连接器锁定装置 | screw |
| 接线方式 | solder |
| 防护等级 | IP40 |
| 连接截面 | 0.75 mm² / AWG 18 |
| 工作温度 | -40 °C / 85 °C |
| 插拨次数 | > 500 Mating cycles |
| 重量 (gr) | 10.81 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 250 V |
| 额定冲击电压 | 1500 V |
| 额定电流 | 6.0 A |
| 绝缘电阻 | ≥ 10¹0 Ω |
| 污染等级 | 1 |
| 过压类别 | I |
| 材料组 | III |
| EMV合规性 | unshielded |
材料
更多折叠| 外壳材料 | Zinc die-cast nickel-plated |
| 接触体材料 | PBT (UL94 V-0) |
| 接触材料 | CuZn (brass) |
| 接触面 | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | cbaa098c-fea8-4e5c-bd2a-8792ba2af598 |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
