  4. M8 集成插头, 极数: 3, 非屏蔽, 焊接, IP67, UL, 用于M8管
零件编号: 86 7019 0002 00003

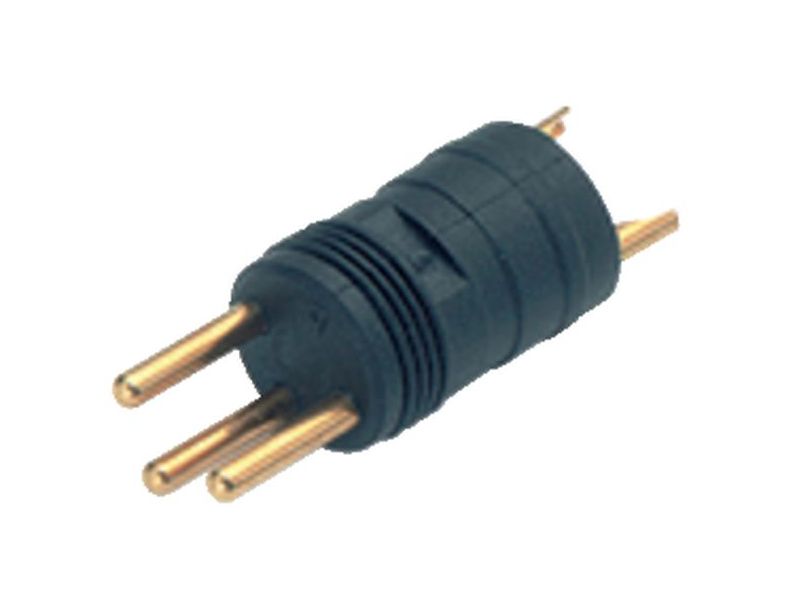

M8 集成插头, 极数: 3, 非屏蔽, 焊接, IP67, UL, 用于M8管

M8, 系列 718, 自动化技术.传感器和执行器
可有芯数
产品对比
主要参数
更多折叠
型号 86 7019 0002 00003
备选部件号: 09 3411 70 03
概述
请注意:在产品的老型号与新型号转换过程中, 技术规格上可能有微小的变化,详细情况请联系我们的客户,联系方式见网站右上方“联系我们”.
更多
连接器样式 集成插头
Type standard DIN EN 61076-2-104
版本 直头针头电缆连接器
连接器锁定装置 螺钉
接线方式 焊接
防护等级 IP67
导线截面积 0.25mm² / AWG 24
工作温度 -25 °C / 70°C
插拨次数 > 100 插拔次数
重量 (gr) 0.53
客户关税号 85369010
原产国 DE
额定电压 50V (AC)/60V (DC)
额定冲击电压 1500V
额定电流 4.0A
污染等级 3
过压类别 II
材料组 II
EMV合规性 非屏蔽
接触体材料 PA 黑色
接触材料 铜锌 (黄铜)
接触面 Au (金)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP号码 06860ae5-708c-431b-9c0f-196c2a77682c
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  4. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  5. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  6. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
  7. 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约50 cNm)。
技术参数
技术参数 86 7019 0002 00003
PDF
技术参数, 技术参数 86 7019 0002 00003
认证
UL认证
PDF, 281.79 KB
REACH
86 7019 0002 00003
PDF
RoHS
86 7019 0002 00003
PDF
China RoHS
86 7019 0002 00003
PDF
CAD 数据
选择您喜欢的格式
M8
86 7019 0002 00003
