产品编号: 70 3421 005 04

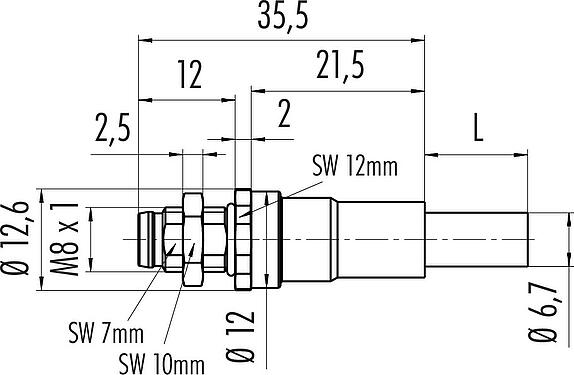

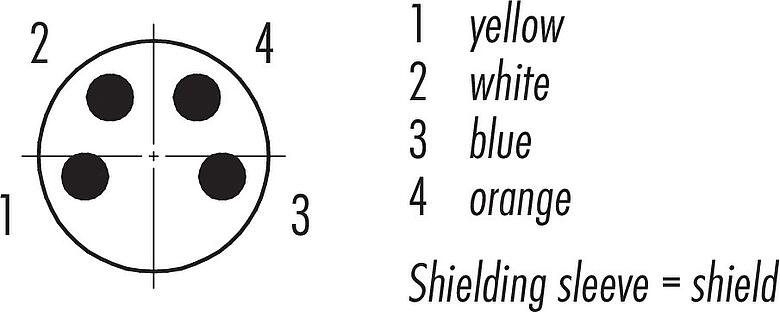

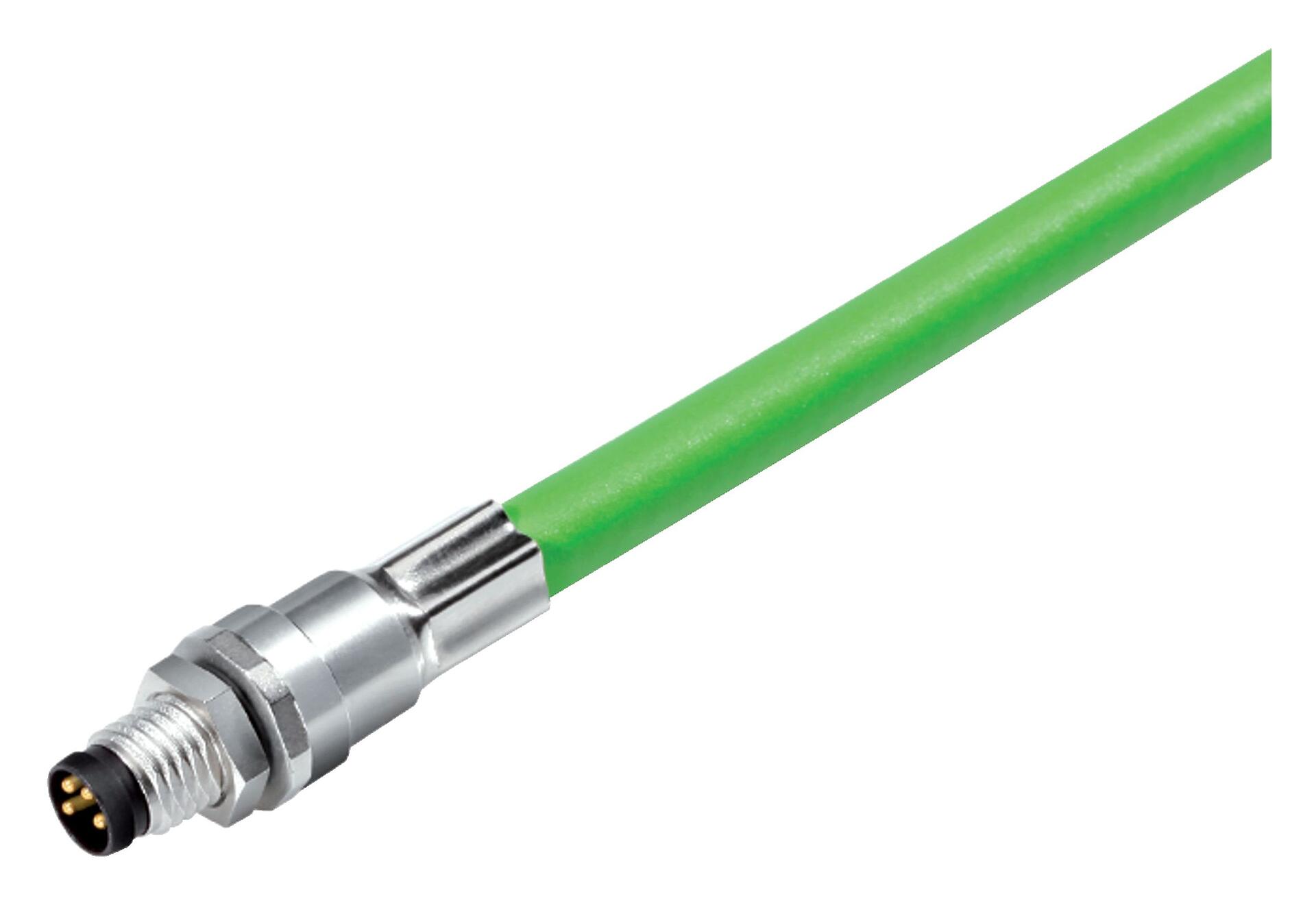

M8 针头法兰座, 极数: 4, 屏蔽, 法兰座带电缆, IP67, M8x1.0, Ethernet, PUR, 绿色, 4xAWG 22, 後壁安裝, 0.5m
M8, 系列 718, 自动化技术.传感器和执行器
主要参数
更多折叠| 型号 | 70 3421 005 04 |
| 概述 |
请注意：在产品的老型号与新型号转换过程中， 技术规格上可能有微小的变化，详细情况请联系我们的客户，联系方式见网站右上方“联系我们”.
更多 |
| 连接器样式 | 针头法兰座 |
| Type standard | DIN EN 61076-2-104 |
| 编码 | A扣连接器 |
| 电缆长度 | 0.5m (其他长度可应要求提供) |
| 版本 | 直头针头电缆连接器 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 法兰座带电缆 |
| 防护等级 | IP67 |
| 连接截面 | 0.34mm² / AWG 22 |
| 工作温度 | -40 °C / 80°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 43.00 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 30V |
| 额定冲击电压 | 800V |
| 额定电流 | 4.0A |
| 污染等级 | 3 |
| 材料组 | II |
| EMV合规性 | 屏蔽 |
| 屏蔽连接 | 壳体上的屏蔽 |
材料
更多折叠| 外壳材料 | 壓鑄鋅, 鎳 |
| 接触体材料 | PA |
| 接触材料 | 铜锌 (黄铜) |
| 接触面 | Au (金) |
| REACH SVHC |
CAS 7439-92-1 (Lead) CAS 115-86-6 (TPP-Triphenyl Phosphat) |
| 存在 PFAS | 6c218029-0e26-4e86-a934-27d0bcf67389 |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆类型 | Ethernet |
| 横截面 | 4xAWG 22 |
| 外壳材料 | PUR |
| 绝缘单管线 | 聚烯烃 |
| 软线构造 | 7x0.34mm |
| 电缆颜色 | 绿色 |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5xØ |
| 可移动电缆弯曲半径 | ≥ 15xØ |
| 挠曲周期 | > 10 x Ø (200万) |
| 允许的加速度 | 2米/s² |
| 水平位移 | 5米/s²时 -> 5米 |
| 垂直位移 | 5米/s²时 -> 5米 |
| 位移速度 | ≤ 200米/分钟（水平距离5米） |
| 热性能 | |
| 电缆移动温度范围从…到… | -20 °C / 60°C |
| 电缆固定温度范围从…到… | -40 °C / 80°C |
| 其他特点 | |
| 無鹵素 | 是 |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
Trade-Compliance
更多折叠| Copper (9903.78.01) | 0.016862 kg |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约50 cNm）。
