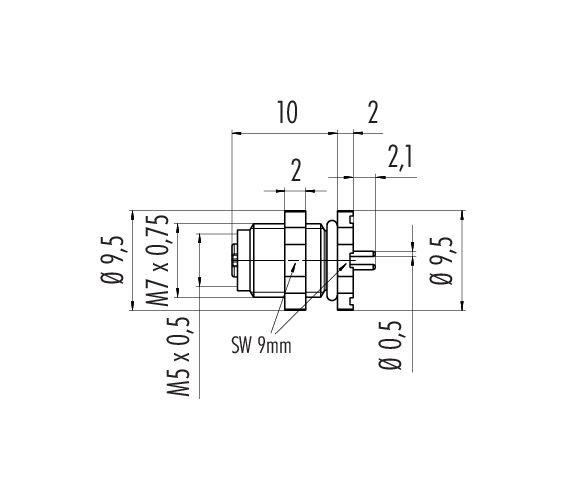

零件编号: 09 3112 81 04

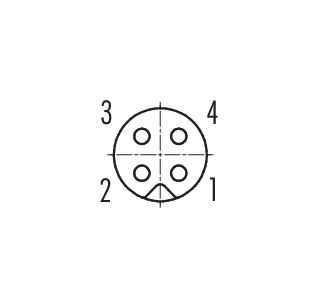

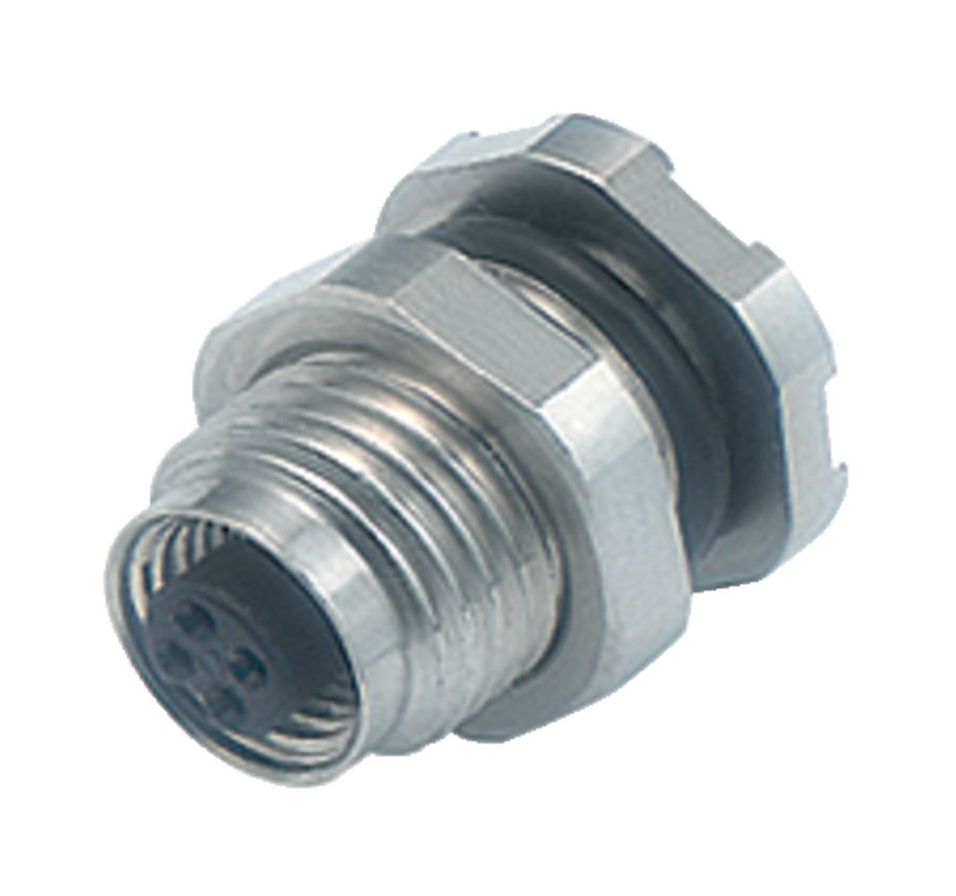

M5 孔头法兰座, 极数: 4, 非屏蔽, THT, IP67, 板前固定
M5, 系列 707, 自动化技术.传感器和执行器
主要参数
更多折叠型号 | 09 3112 81 04 |
连接器样式 | 孔头法兰座 |
Type standard | DIN EN 61076-2-105 |
版本 | 直头孔头电缆连接器 |
连接器锁定装置 | 螺钉 |

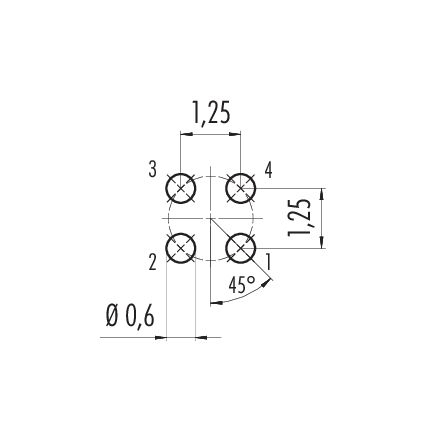

接线方式 | THT |
防护等级 | IP67 |
工作温度 | -25 °C / 80°C |
插拨次数 | > 100 插拔次数 |
重量 (gr) | 2.60 |
客户关税号 | 85369010 |
原产国 | DE |
电气参数
更多折叠额定电压 | 60V |
额定冲击电压 | 800V |
额定电流 | 1.0A |
绝缘电阻 | > 108 Ω |
污染等级 | 3 |
过压类别 | II |
材料组 | I |
EMV合规性 | 非屏蔽 |
材料
更多折叠接触体材料 | PA |
接触材料 | 铜锡(铜牌) |
接触面 | Au (金) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP号码 | 9170d26f-549f-4617-be6c-62cb421c3af3 |
分类
更多折叠eCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约50 cNm)。
