产品编号: 77 0605 0000 50704-0500

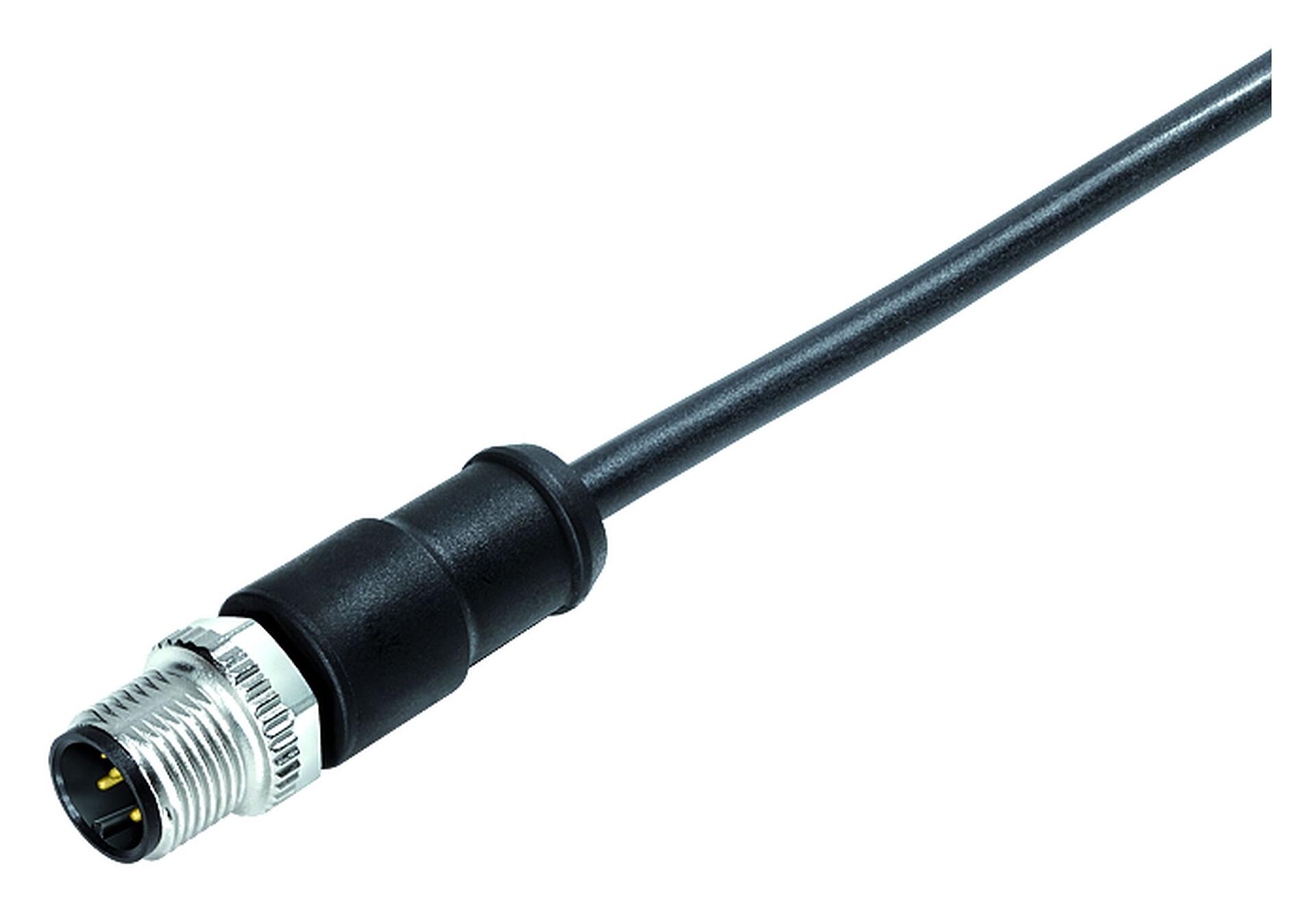

M12 Male cable connector, Contacts: 4, unshielded, moulded on the cable, IP68, PUR, black, 4 x 1.50 mm², 5 m
M12-A, series 763, Automation Technology - Sensors and Actuators
主要参数
更多折叠| 型号 | 77 0605 0000 50704-0500 |
| 连接器样式 | Male cable connector |
| Type standard | DIN EN 61076-2-101 |
| 编码 | A-coded |
| 电缆长度 | 5 m (Standard 2 m and 5 m. Other lengths are available on request.) |
| 版本 | Connector pin straight |
| 连接器锁定装置 | screw |
| 接线方式 | moulded on the cable |
| 防护等级 | IP68 |
| 连接截面 | 1.50 mm² / AWG 16 |
| 工作温度 | -25 °C / 90 °C |
| 插拨次数 | > 100 Mating cycles |
| 重量 (gr) | 542.35 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 250 V |
| 额定冲击电压 | 2500 V |
| 额定电流 | 8.0 A |
| 绝缘电阻 | ≥ 10¹0 Ω |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | unshielded |
材料
更多折叠| 外壳材料 | PUR |
| 接触体材料 | PUR |
| 接触材料 | CuZn (brass) |
| 接触面 | Au (gold) |
| 锁紧材料 | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | e46ebfb0-853f-4a91-91a6-d45d6b1add29 |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 8.0 mm |
| 横截面 | 4 x 1.50 mm² |
| 外壳材料 | PUR |
| 绝缘单管线 | PP |
| 软线构造 | 84 x 0.15 mm |
| 电缆颜色 | black |
| 电性能 | |
| 导线电阻 | 13.3 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 7.5 x Ø |
| 可移动电缆弯曲半径 | ≥ 10 x Ø |
| 挠曲周期 | 5 million |
| 允许的加速度 | 5 m/s² |
| 水平位移 | 20 m |
| 位移速度 | ≤ 300 m/min |
| 热性能 | |
| 电缆移动温度范围从…到… | -30 °C / 80 °C |
| 电缆固定温度范围从…到… | -50 °C / 80 °C |
| 其他特点 | |
| 無鹵素 | yes |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| 低电压指令 | EN 60529:1991 |
| RoHS 指令 | EN IEC 63000:2018 |
Trade-Compliance
更多折叠| Copper (9903.78.01) | 0.000058 kg |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
- 防护等级规范适用于四个安装孔做成盲孔的条件。
