产品编号: 76 2942 0136 00034-1000

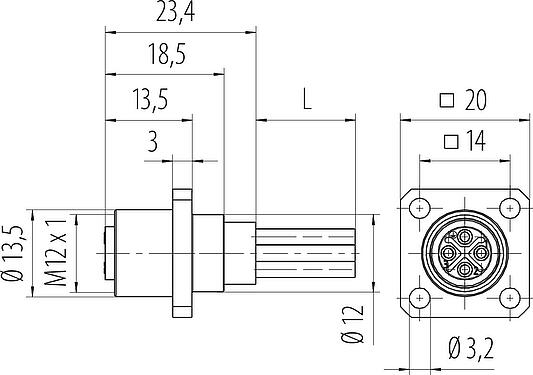

M12 Square female panel mount connector, Contacts: 4, unshielded, single wires, IP40, UL 2238, M3 (4x), Front mounting, potted
M12-S, series 814, Automation Technology - Voltage and Power Supply
3D视图(点击激活)
主要参数
更多折叠| 型号 |
76 2942 0136 00034-1000
备选部件号: 09 0692 070 04
|
| 概述 |
Please note that, due to the change from the old to the new order number, there may be deviations in the technical specifications. For questions about product details, please use the ‘Contact Customer Service’ form on the right.
更多 |
| 连接器样式 | Square female panel mount connector |
| Type standard | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| 编码 | S-coded |
| 线长 | 1 m (Other lengths are available on request.) |
| 版本 | Connector socket straight |
| 连接器锁定装置 | screw |
| 接线方式 | single wires |

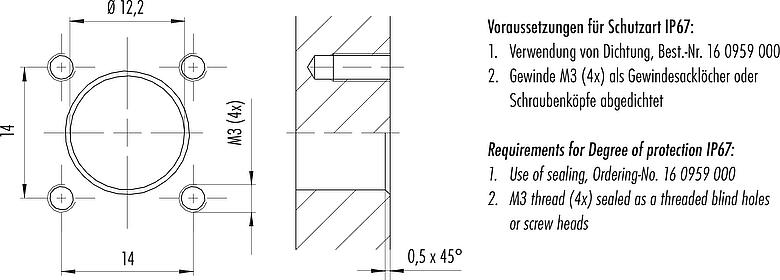

| 防护等级 |
IP40 IP67 with seal, see accessories |
| 连接截面 | 1.50 mm² / AWG 16 |
| 工作温度 | -40 °C / 85 °C |
| 插拨次数 | > 100 Mating cycles |
| 重量 (gr) | 27.02 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 630 V |
| 额定冲击电压 | 6000 V |
| 额定电流 | 12.0 A |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | II |
| EMV合规性 | unshielded |
材料
更多折叠| 接触体材料 | PA |
| 接触材料 | CuSn (bronze) |
| 接触面 | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | 1c137063-29a4-4d89-85c8-6e03b385fc6b |
关于绞合线数据
更多折叠| 导线结构 | |
| 横截面积 (mm²) | 4 x 1.50 mm² |
| 横截面积 (AWG) | 4 x AWG 16 |
| 线径 | 2,3 mm |

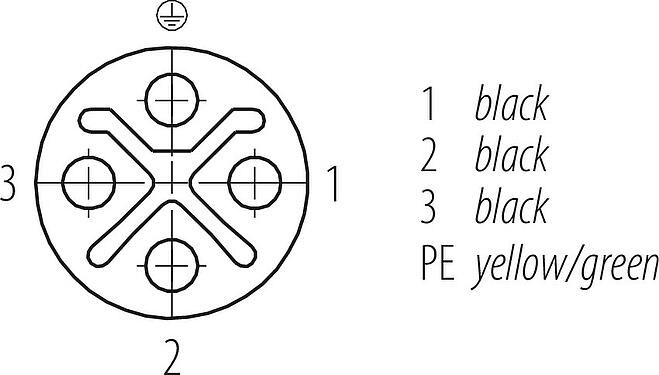

| 线色 |
yellow/green black |
| 护套材料 | mPPE |
| 线材材料 | Cu (tinned) |
| 导线结构 | 40 x 0.210 mm |
| 电气性能 | |
| 额定电压 | 1000 V |
| 额定冲击电压 | 3000 V |
| 导线电阻 | 14,6 Ω/Km (20°C) |
| 绝缘电阻 | 20.0 MΩ/Km (20 °C) |
| 热性能 | |
| 温度范围线在移动从/到（°C) | -10 °C / 105 °C |
| 温度范围线固定值从/至（°C) | -40 °C / 105 °C |
授权/批准
更多折叠| 批准书 | UL 2238 |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
- 如果是带有金属螺纹环的电缆连接器，必须确保与设备连接器的PE保护触点连接。不允许在没有连接到PE触点的设备连接器之间连接电缆。用户必须确保保护接地线的连续连接。
