产品编号: 86 7047 0000 00009

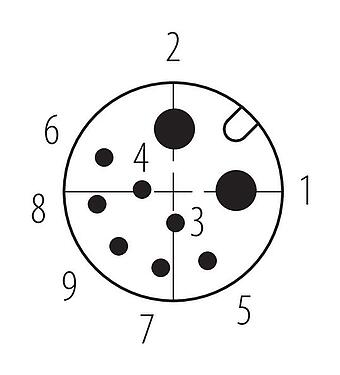

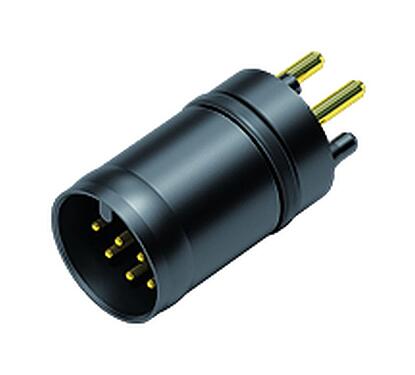

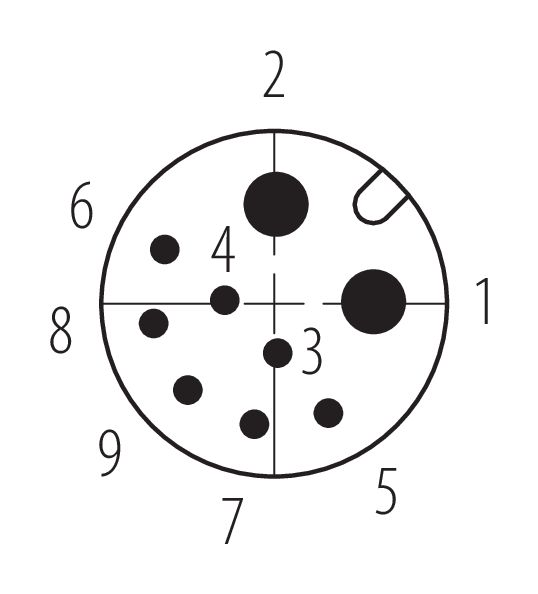

M12 Male receptacle, Contacts: 2+7, solder, IP67 plugged and locked, Front mounting
M12-Hybrid, series 767, Automation Technology - Data Transmission
3D视图(点击激活)
主要参数
更多折叠| 型号 | 86 7047 0000 00009 |
| 连接器样式 | Male receptacle |
| 编码 | A-coded |
| 版本 | Connector pin straight |
| 连接器锁定装置 | screw |
| 接线方式 | solder |
| 防护等级 | IP67 plugged and locked |
| 工作温度 | -25 °C / 85 °C |
| 插拨次数 | > 100 Mating cycles |
| 重量 (gr) | 1.75 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | Power: 63 V, Signal: 12.5 V |
| 额定冲击电压 | Power: 800 V, Signal: 500 V |
| 额定电流 | 12 A Power / 0,5 A Signal |
| 污染等级 | 2 |
| 过压类别 | II |
| 材料组 | I |
材料
更多折叠| 外壳材料 | PUR |
| 接触体材料 | PA |
| 接触材料 | CuZn (brass) |
| 接触面 | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | e000918b-be91-4246-a1a2-e0dcdf3e5cb4 |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
