产品编号: 70 3734 705 04

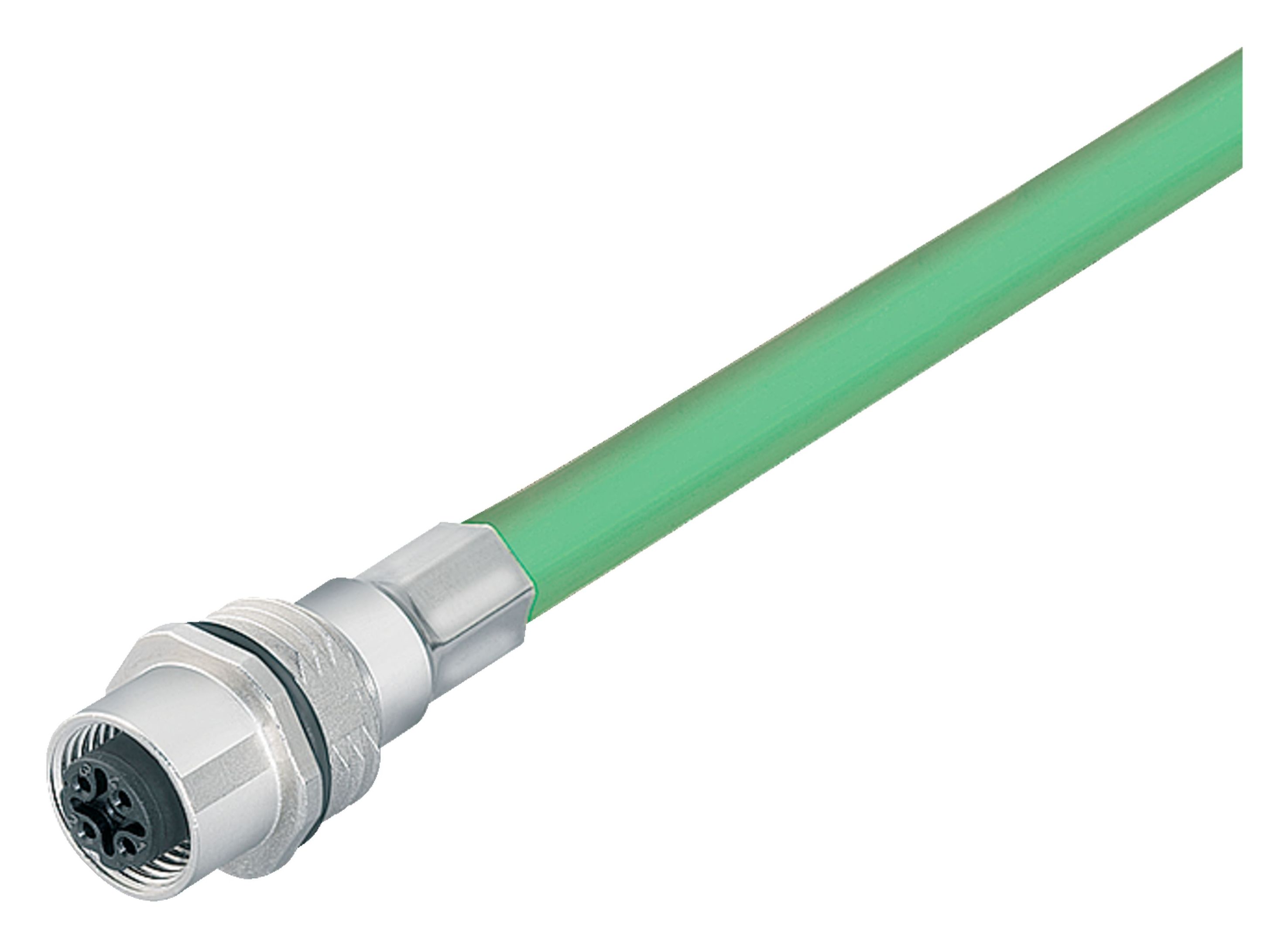

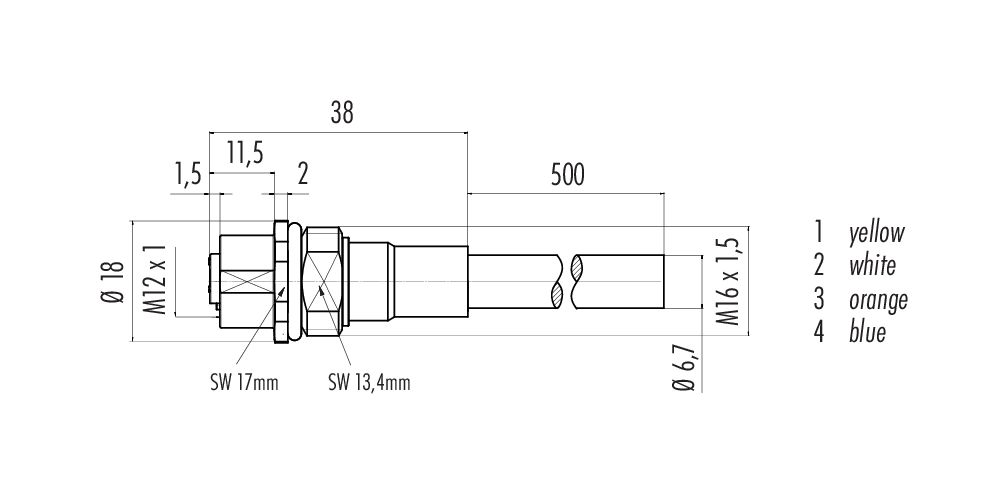

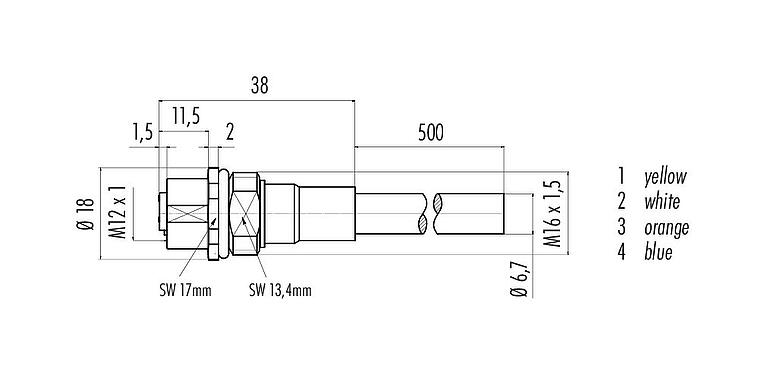

M12 孔头法兰座, 极数: 4, 屏蔽, 法兰座带电缆, IP67, UL, M16x1.5, Profinet, PUR, 绿色, 2x2xAWG 22, 板前安装, 0.5m
M12-D, 系列 876, 自动化技术-数据传输
主要参数
更多折叠| 型号 | 70 3734 705 04 |
| 连接器样式 | 孔头法兰座 |
| Type standard | DIN EN 61076-2-101 |
| 编码 | D扣连接器 |
| 电缆长度 | 0.5m (其他长度可应要求提供) |
| 版本 | 直头孔头电缆连接器 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 法兰座带电缆 |
| 防护等级 | IP67 |
| 连接截面 | AWG 22 |
| 工作温度 | -25 °C / 60°C |
| 插拨次数 | > 500 插拔次数 |
| 重量 (gr) | 44.90 |
| 客户关税号 | 85444290 |
| 原产国 | HU |
电气参数
更多折叠| 额定电压 | 250V |
| 额定冲击电压 | 2500V |
| 额定电流 | 4.0A |
| 绝缘电阻 | > 1010 Ω |
| 污染等级 | 3 |
| 传输率 | CAT 5 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | 屏蔽 |
| 屏蔽连接 | 壳体上的屏蔽 |
材料
更多折叠| 外壳材料 | 铜锌 (镀镍黄铜) |
| 接触体材料 | PA |
| 接触材料 | 铜锡（铜牌） |
| 接触面 | Au (金) |
| 锁紧材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | 68c2783e-eb1e-4df7-9268-b48c5935ae97 |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆类型 | Profinet |
| 电缆直径 | 6.7 mm |
| 横截面 | 2x2xAWG 22 |
| 外壳材料 | PUR |
| 绝缘单管线 | 聚烯烃 |
| 软线构造 | AWG 22/7 |
| 电缆颜色 | 绿色 |
| 电性能 | |
| 导线电阻 | 55 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5xØ |
| 可移动电缆弯曲半径 | ≥ 15xØ |
| 挠曲周期 | > 10 x Ø (200万) |
| 允许的加速度 | 2米/s² |
| 水平位移 | 5米/s²时 -> 5米 |
| 垂直位移 | 5米/s²时 -> 5米 |
| 位移速度 | ≤ 200米/分钟（水平距离5米） |
| 热性能 | |
| 电缆移动温度范围从…到… | -20 °C / 60°C |
| 电缆固定温度范围从…到… | -40 °C / 80°C |
| 其他特点 | |
| 無鹵素 | 是 |
授权/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
