产品编号: 77 3734 3729 40404-0500

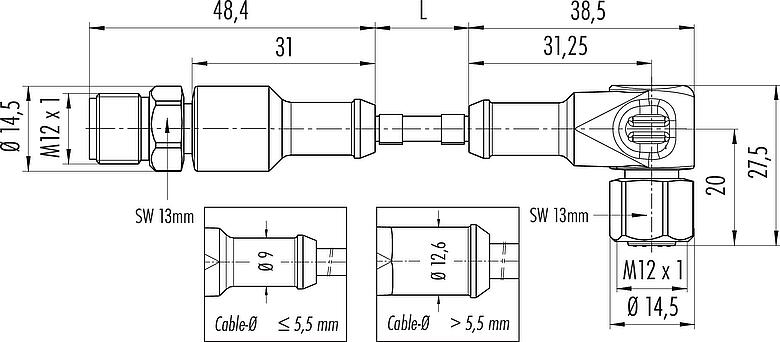

M12 Connecting cable female angled connector - male cable connector, Contacts: 4, unshielded, moulded on the cable, IP67/IP69K, Ecolab, FDA compliant, Special TPE, grey, 4 x 0.34 mm², Food & Beverage, stainless steel, 5 m
M12-A, series 763, Automation Technology - Sensors and Actuators
主要参数
更多折叠| 型号 | 77 3734 3729 40404-0500 |
| 连接器样式 | Connecting cable female angled connector - male cable connector |
| Type standard | DIN EN 61076-2-101 |
| 编码 | A-coded |
| 电缆长度 | 5 m (Other lengths are available on request.) |
| 版本 | Double ended cordsets |
| 连接器锁定装置 | screw |
| 接线方式 | moulded on the cable |
| 防护等级 | IP67/IP69K |
| 连接截面 | 0.34 mm² / AWG 22 |
| 工作温度 | -40 °C / 105 °C |
| 插拨次数 | > 100 Mating cycles |
| 重量 (gr) | 288.5 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 250 V |
| 额定冲击电压 | 2500 V |
| 额定电流 | 4.0 A |
| 绝缘电阻 | ≥ 10¹0 Ω |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | unshielded |
材料
更多折叠| 外壳材料 | PP |
| 接触体材料 | PP |
| 接触材料 | CuZn (brass) / CuSn (bronze) |
| 接触面 | Au (gold) |
| 锁紧材料 | Stainless steel |
| REACH SVHC |
None (No pollutants) |
| 存在 PFAS | SCIP-number not available |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 4.7 mm |
| 横截面 | 4 x 0.34 mm² |
| 外壳材料 | Special TPE |
| 绝缘单管线 | modified TPE |
| 软线构造 | 43 x 0.10 mm |
| 电缆颜色 | grey |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5 x Ø |
| 可移动电缆弯曲半径 | ≥ 10 x Ø |
| 热性能 | |
| 电缆移动温度范围从…到… | -25 °C / 105 °C |
| 电缆固定温度范围从…到… | -50 °C / 105 °C |
| 其他特点 | |
| 無鹵素 | yes |
授权/批准
更多折叠| 批准书 | Ecolab, FDA compliant |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| 低电压指令 | EN 60529:1991 |
| RoHS 指令 | EN IEC 63000:2018 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
- 防护等级规范适用于四个安装孔做成盲孔的条件。
