型号: 77 2529 0000 50705-1000

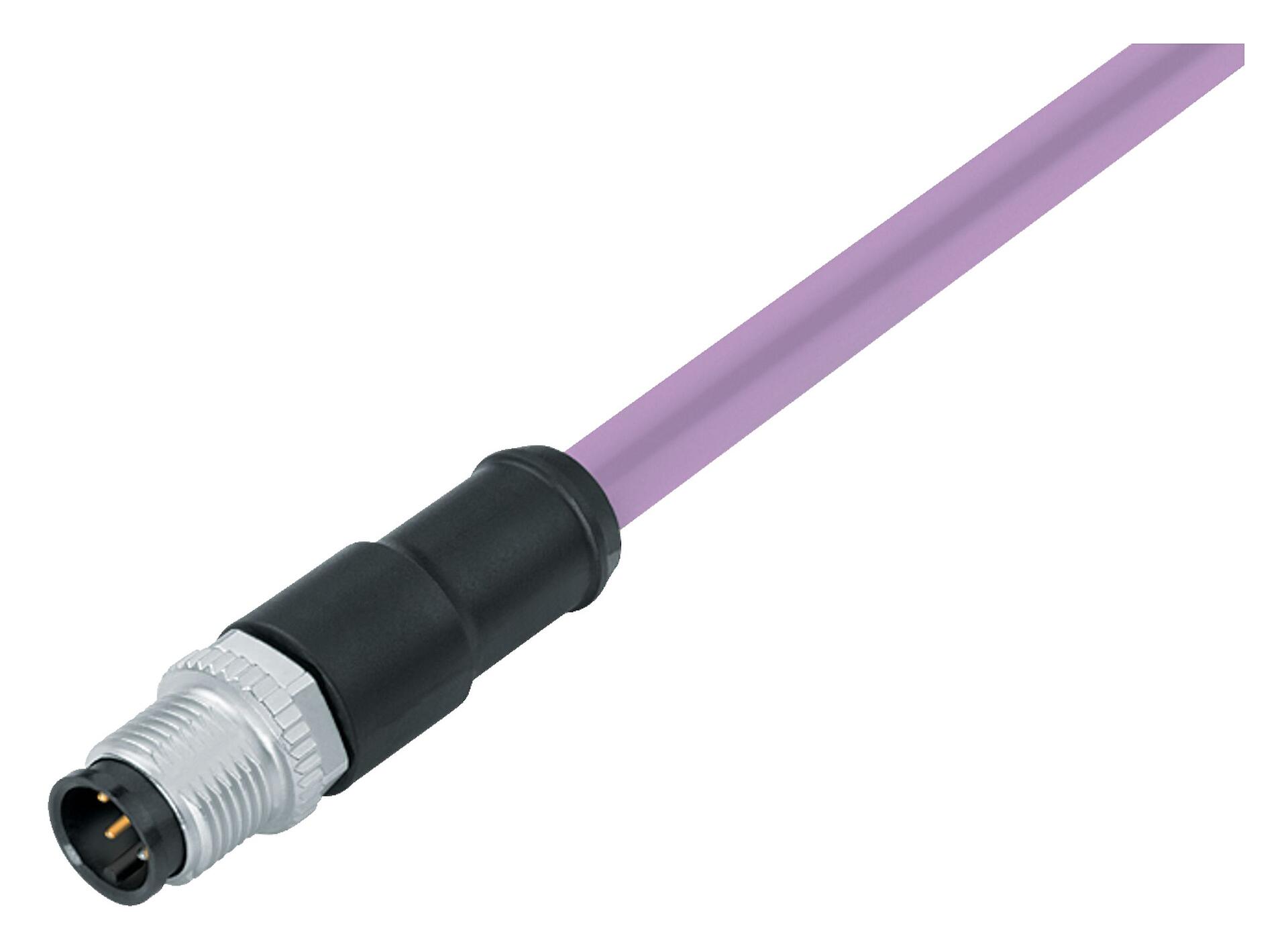

M12-A 针头电缆连接器, 极数: 5, 屏蔽的, 模压电缆, IP67, UL, CAN-Bus, PUR, 紫色, 1x2xAWG 22+1x2xAWG 24, 10m
M12, 系列 763, 自动化技术连接器-传感器，执行器
主要参数
更多折叠| 型号 | 77 2529 0000 50705-1000 |
| 连接器样式 | 针头电缆连接器 |
| 电缆长度 | 10m |
| 版本 | 直角公头连接器 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 模压电缆 |
| 防护等级 | IP67 |
| 导线截面积 | 1x2xAWG 22/1x2xAWG 24 |
| 工作温度 | -25 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 1448 |
| 客户关税号 | 85444290 |
电气参数
更多折叠| 额定电压 | 60V |
| 额定冲击电压 | 1500V |
| 额定电流（40°C） | 4.0A |
| 绝缘电阻 | ≥ 10¹⁰ Ω |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | 屏蔽的 |

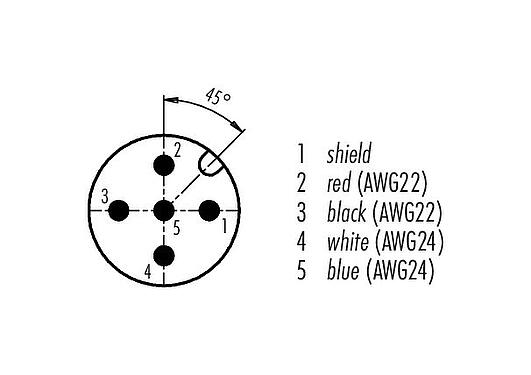

| 屏蔽连接 | 1号针上的屏蔽层 |
材料
更多折叠| 外壳材料 | PUR |
| 接触体材料 | PUR |
| 接触材料 | 铜锌 (黄铜) |
| 接触面 | Au (金) |
| 鎖緊材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP号码 | fb90dd9a-fcc7-4702-b3ea-90be8ef90993 |
授權/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 7.0 | EC001855 |
符合性声明
更多折叠| 低电压指令 | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| RoHS 指令 | 2011/65/EU (EN 50581:2012) |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆类型 | CAN-Bus |
| 电缆直径 | 7.2 mm |
| 横截面 | 1x2xAWG 22+1x2xAWG 24 |
| 外壳材料 | PUR |
| 绝缘单管线 | 聚烯烃和皮膜发泡聚乙烯(PE) |
| 软线构造 | 19x0.16mm/19x0.13mm |
| 电缆颜色 | 紫色 |
| 机械性能 | |
| 固定电缆弯曲半径 | 5xØ |
| 可移动电缆弯曲半径 | 10xØ |
| 挠曲周期 | 100 万 |
| 允许的加速度 | 最高 5米/s² |
| 热性能 | |
| 电缆移动温度范围从…到… | -20 °C / 80°C |
| 电缆固定温度范围从…到… | -40 °C / 80°C |
| 其他特点 | |
| 無鹵素 | 是 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
