零件编号: 77 0679 0674 50505-0500

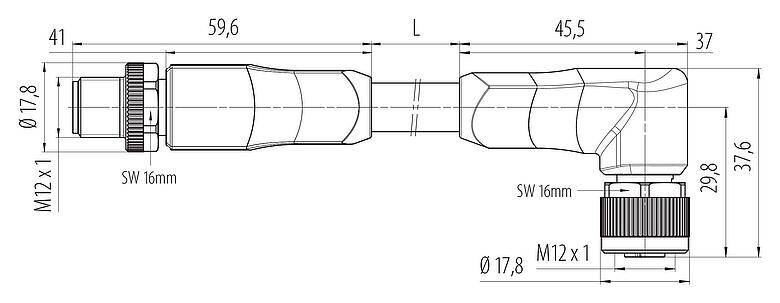

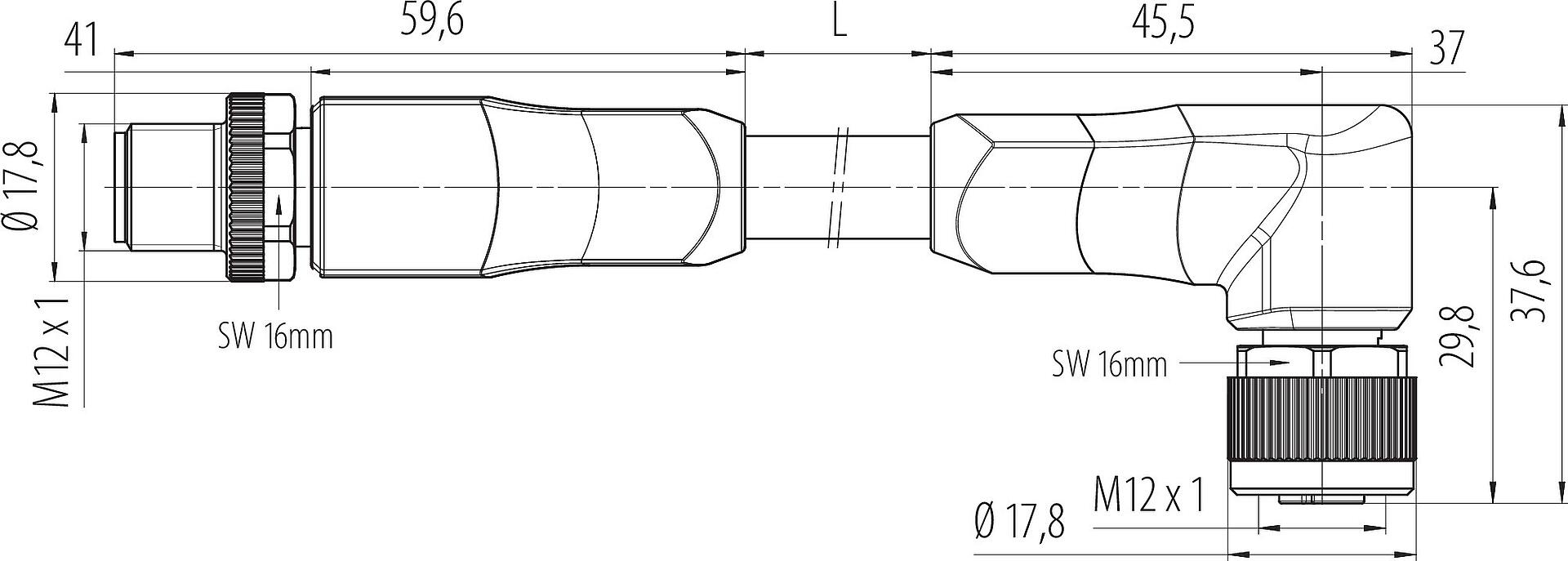

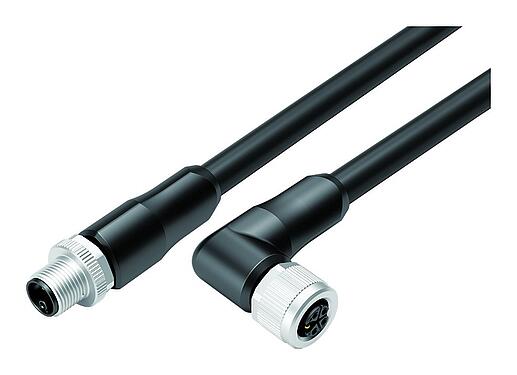

M12 针头电缆连接器 - 孔头弯角电缆连接器 M12x1, 极数: 4+PE, 非屏蔽, 预铸电缆, IP68, PUR, 黑色, 5x2.50mm², UL 正在准备中, 5m
M12-K, 系列 824, 自动化技术。电压和电源供应
主要参数
更多折叠型号 | 77 0679 0674 50505-0500 |
连接器样式 | 针头电缆连接器 - 孔头弯角电缆连接器 M12x1 |
电缆长度 | 5m (标准长度为 2 米和 5 米 可根据要求提供其他长度) |
版本 | 连接线 |
连接器锁定装置 | 螺钉 |
接线方式 | 预铸电缆 |
防护等级 | IP68 |
导线截面积 | 2.50mm² / AWG 14 |
工作温度 | -40 °C / 90°C |
插拨次数 | > 100 插拔次数 |
附加信息 | UL 正在准备中 |
重量 (gr) | 0.00 |
客户关税号 | 85444290 |
原产国 | DE |
电气参数
更多折叠额定电压 | 630V |
额定冲击电压 | 6000V |
额定电流 | 16.0A |
绝缘电阻 | > 1010 Ω |
污染等级 | 3 |
过压类别 | III |
材料组 | I |
EMV合规性 | 非屏蔽 |
材料
更多折叠外壳材料 | PA |
接触体材料 | PA |
接触材料 | 铜锌 (黄铜) |
接触面 | Au (金) |
锁紧材料 | 铜锌 (黄铜) |
REACH SVHC |
None (No pollutants) |
SCIP号码 | SCIP-number not available |
电缆数据
更多折叠电缆的结构 | |
电缆直径 | 9.7 mm |
横截面 | 5x2.50mm² |
外壳材料 | PUR |
绝缘单管线 | PP |
软线构造 | 141x0.15mm |
电缆颜色 | 黑色 |
电性能 | |
导线电阻 | 8 Ω/Km (20°C) |
机械性能 | |
固定电缆弯曲半径 | 最小 5xØ |
可移动电缆弯曲半径 | 最小 10xØ |
挠曲周期 | > 400万 |
允许的加速度 | 10米/s² |
水平位移 | 5米/s² -> 5米 |
垂直位移 | 5米/s² -> 5米 |
热性能 | |
电缆移动温度范围从…到… | -30 °C / 90°C |
电缆固定温度范围从…到… | -50 °C / 90°C |
其他特点 | |
無鹵素 | 是 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约60 cNm)。
- 如果是带有金属螺纹环的电缆连接器,必须确保与设备连接器的PE保护触点连接。不允许在没有连接到PE触点的设备连接器之间连接电缆。用户必须确保保护接地线的连续连接。
