25.08.2022

紧凑、标准化的电源传输连接方案

宾德针对工业自动化推出了M12螺纹的L编码面板安装连接器。标准产品采用浸焊接线。产品支持分布式应用,使用时焊接于PCB板,可为设备提供63V,16A的电源。

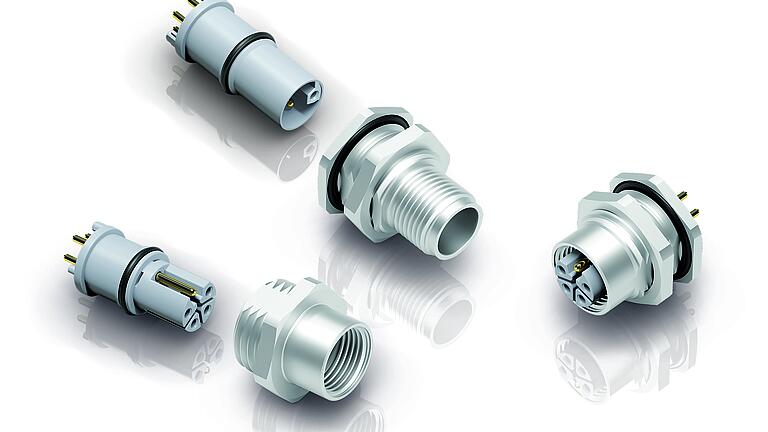

823系列分离式针头、孔头法兰座——由安装主体和插座外壳组成。 照片:宾德

宾德作为工业圆形连接器的领头供应商,发布了的M12系列新的产品:采用浸焊接线的L编码面板安装连接器。宾德823系列产品可适用于手工焊、波峰焊以及自动化应用安装受限的PCB板回流焊。因此,新产品可作为工业设备电源的机电接口,提供63V直流电压和16A的电流,例如总线网络的工业以太网应用。

7/8”产品的小型替换品

伴随着分布式自动化的发展趋势,小型化也在进一步推进:现场设备例如传感器、执行器、控制器和工业计算机都在往小型化设计。与此同时,它们的功能性也在日益增加,相应的功率需求也在增加。因此,设备的接口越来越多,这驱使着用户对于小型连接器的需求。对于受限空间的供电传输,相较于7/8”尺寸的产品,L编码的M12连接器将会是一个节省空间的更好选择。

分离式法兰座

823系列有分离式的针头和孔头面板安装连接器,每种都是由一个安装主体和插座外壳组成,可随时分离。相较于一个不可分离的设计来说,目前的设计使得连接器在PCB板上的安装和拆卸都很方便。否则在焊接时整体已经固定于设备上,也会有所不便。

作为显著的一个优点,分离式产品焊接时无需插座外壳就可以直接焊接主体,后面在进行整体的一个安装固定。外壳组装时,直接插入不需要旋转扭动。因此,两个部件所受应力会明显降低,对于用户来说,问题故障率会降低。

IP68的防护等级(对插时)使得板前和板后安装都是可以的。这里必须要说明,PCB板和设备外壳之间是无法通过这种分离式的连接器来固定的,因此PCB板也是需要单独进行固定。这和一体式连接器的区别很大,如果PCB板很小,是可以通过一体式的连接器实现板与设备外壳的连接固定。

823系列特点包括一个埋藏于外壳金属螺母台阶内且被限制住的O型圈,和另一个在插座外壳与安装主体之间的O型圈,这样是为了防止用户在密封时产生密封液漏出。插座外壳还具有一层密封层,该产品可以保证即使在面板较薄的情况下也能够合适的安装。

M12系列:标准化、应用广泛及定位明确

M12圆形连接器在工厂和生产自动化领域代表了小型且灵活的现场设备连接。在这些领域,它们是无可替代的。得益于国际标准,通过众多制造商,产品日益变得小型;同时,兼容性也使得用户不再依赖一个或者少数几个供应商。因此,自动化行业的用户对于供应商市场的波动可以更加游刃有余,也会更加轻松的绕过供应瓶颈,以上这些都得益于M12相关的DIN EN IEC61076-2标准。

标准化的优势是M12连接产品得到广泛认可和市场成功的其中一个原因,浸焊连接的面板安装连接器同样是标准的且通过测试的产品。然而,它们受限于这样的特殊性,只有当它们对应于应用程序的PCB布局以及板和外壳之间的距离时,才能保证产品的直接互换性。
