  4. 卡扣式 直头针头电缆连接器, 极数: 8, 6.0-8.0mm, 非屏蔽, 焊接, IP67
型号: 99 0771 002 08

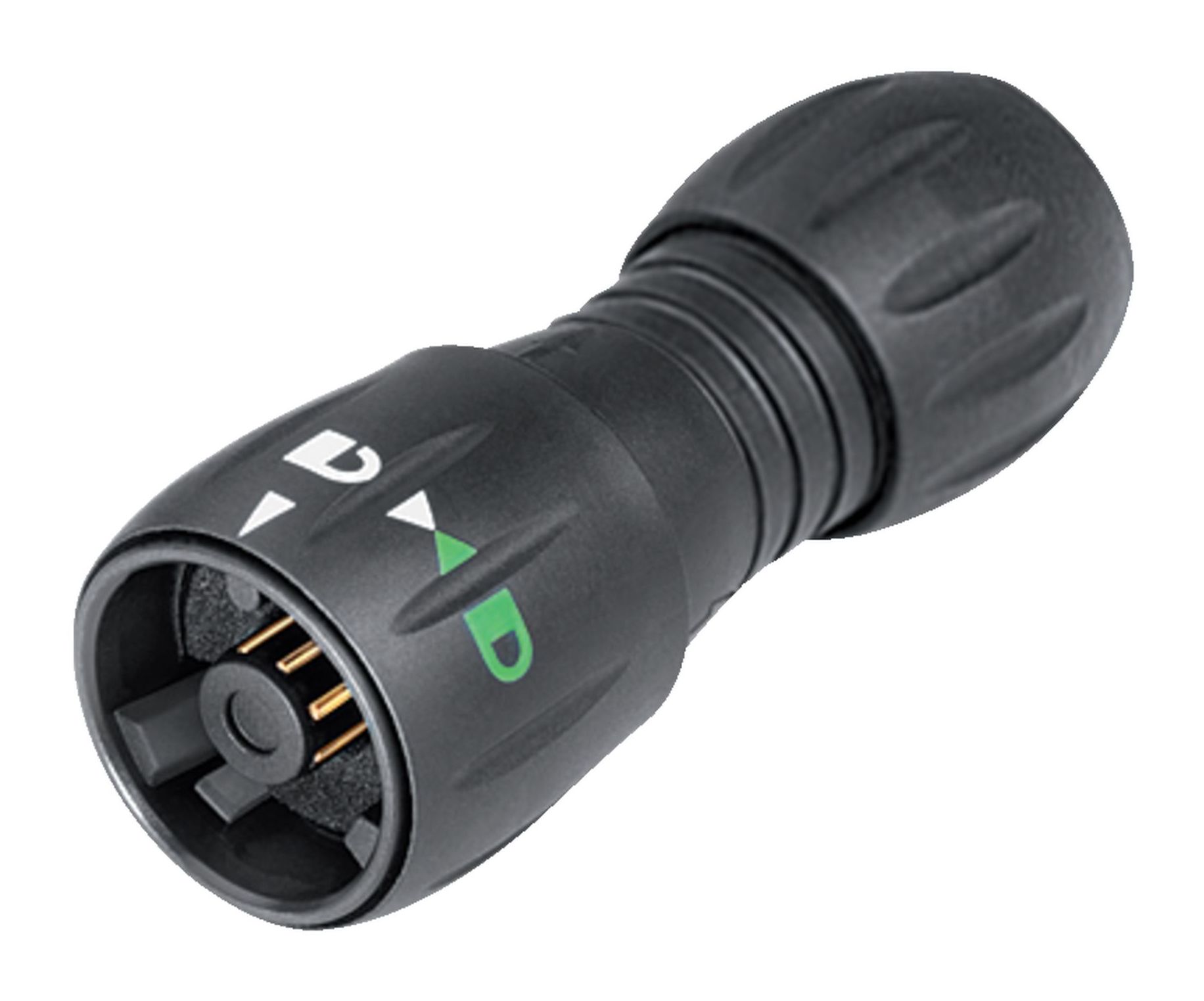

卡扣式 直头针头电缆连接器, 极数: 8, 6.0-8.0mm, 非屏蔽, 焊接, IP67

刺刀 NCC, 系列 770, 小型连接器
产品比较
主要参数
更多折叠
型号 99 0771 002 08
连接器样式 直头针头电缆连接器
版本 直头针头电缆连接器
连接器锁定装置 卡扣式
接线方式 焊接
防护等级 IP67
导线截面积 0.25mm² / AWG 24
电缆出口直径 6.0-8.0mm
工作温度 -25 °C / 85°C
插拨次数 > 5000 插拔次数
重量 (gr) 12.08
客户关税号 85369010
原产国 DE
额定电压 175V
额定冲击电压 1750V
额定电流 2.0A
绝缘电阻 ≥ 1010 Ω
污染等级 2
过压类别 II
材料组 II
EMV合规性 非屏蔽
外壳材料 PA
接触体材料 PA (UL94HB)
接触材料 铜锌 (黄铜)
接触面 Au (金)
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
SCIP号码 fbfc7d5d-ea99-4cad-a71a-137a284b53ea
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
低电压指令 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 为防止意外打开连接器,当使用在有触碰危险的电压的电路中时,必须用合适的氰基丙烯酸酯粘合剂将外壳和连接器头之间的螺纹固定。这不适用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV电路中使用的连接器。
  4. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  5. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  6. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
