  1. 宾德连接器产品
  2. 自动化技术连接器-传感器,执行器
  3. M12-A扣
  4. M12 孔头法兰座, 极数: 5, 非屏蔽, 带导线, IP68, UL, M16x1.5
零件编号: 76 0232 0011 00105-0200

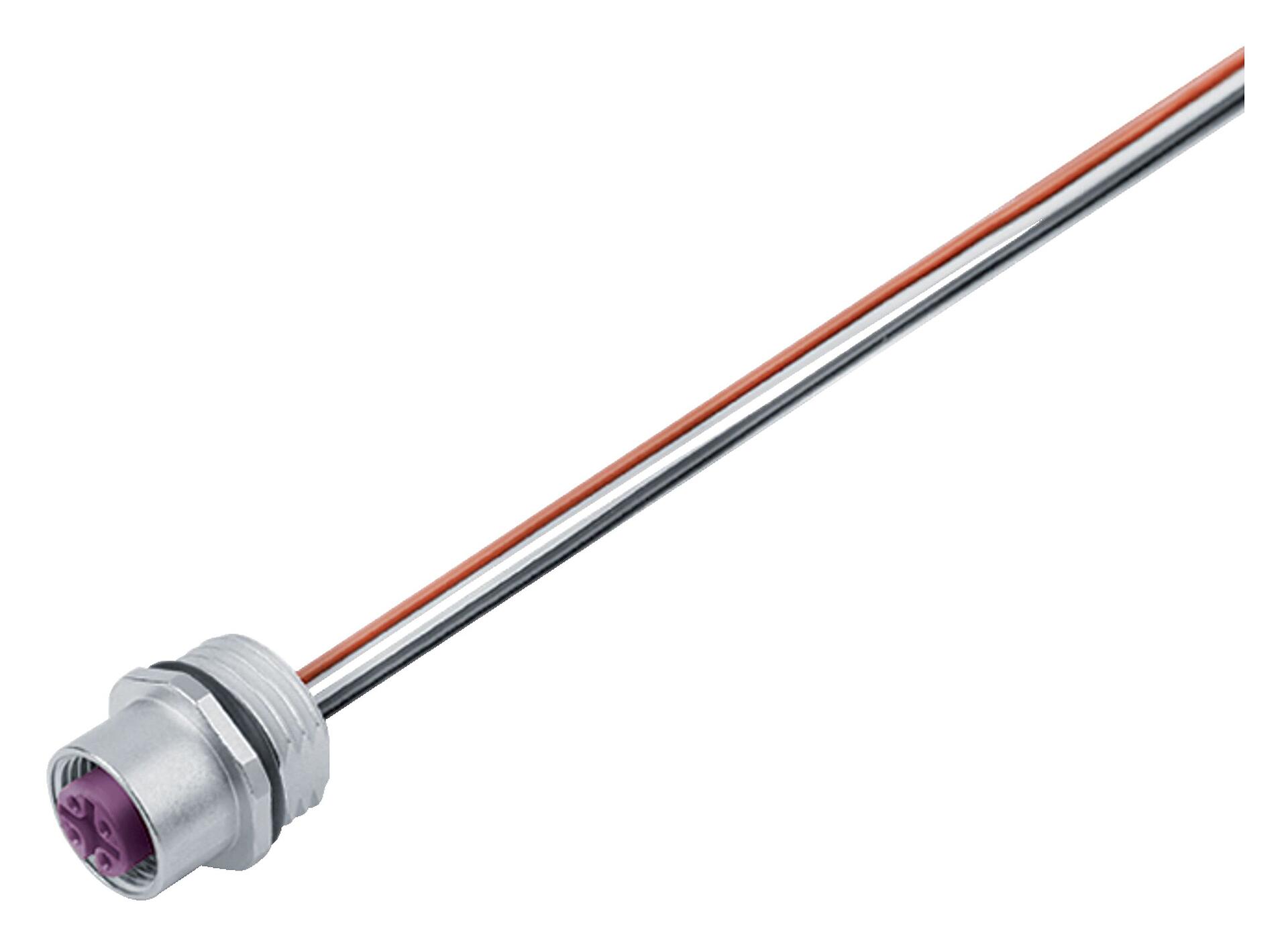

M12 孔头法兰座, 极数: 5, 非屏蔽, 带导线, IP68, UL, M16x1.5

M12-A, 系列 763, 自动化技术.传感器和执行器
可有芯数
产品对比
主要参数
更多折叠
型号 76 0232 0011 00105-0200
连接器样式 孔头法兰座
Type standard DIN EN 61076-2-101
线长 0.2m 标准长度 0.2 米(可根据要求提供其他长度)
版本 直头孔头电缆连接器
连接器锁定装置 螺钉
接线方式 带导线
防护等级 IP68
导线截面积 0.25mm² / AWG 24
工作温度 -40 °C / 85°C
插拨次数 > 100 插拔次数
重量 (gr) 14.00
客户关税号 85369010
额定电压 60V
额定冲击电压 1500V
额定电流 4A (3A UL)
绝缘电阻 > 108 Ω
污染等级 3
材料组 III
EMV合规性 非屏蔽
外壳材料 壓鑄鋅, 鎳
接触体材料 PA 紫色
接触材料 铜锡(铜牌)
接触面 Au (金)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP号码 75eeefce-ac44-4115-af06-cb69f6d1557c
ETIM 9.0 EC003570
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 为防止意外打开连接器,当使用在有触碰危险的电压的电路中时,必须用合适的氰基丙烯酸酯粘合剂将外壳和连接器头之间的螺纹固定。这不适用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV电路中使用的连接器。
  4. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  5. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  6. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  7. 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约60 cNm)。
  8. 用户必须采取适当的安全防范措施,以确保连接器不会意外断开。此外,用户必须确保电缆被适当地固定。
技术参数
技术参数 76 0232 0011 00105-0200
PDF
技术参数, 技术参数 76 0232 0011 00105-0200
认证
UL认证
PDF, 955.92 KB
REACH
76 0232 0011 00105-0200
PDF
RoHS
76 0232 0011 00105-0200
PDF
China RoHS
76 0232 0011 00105-0200
PDF
CAD 数据
选择您喜欢的格式
M12-A扣
76 0232 0011 00105-0200
