25.01.2021

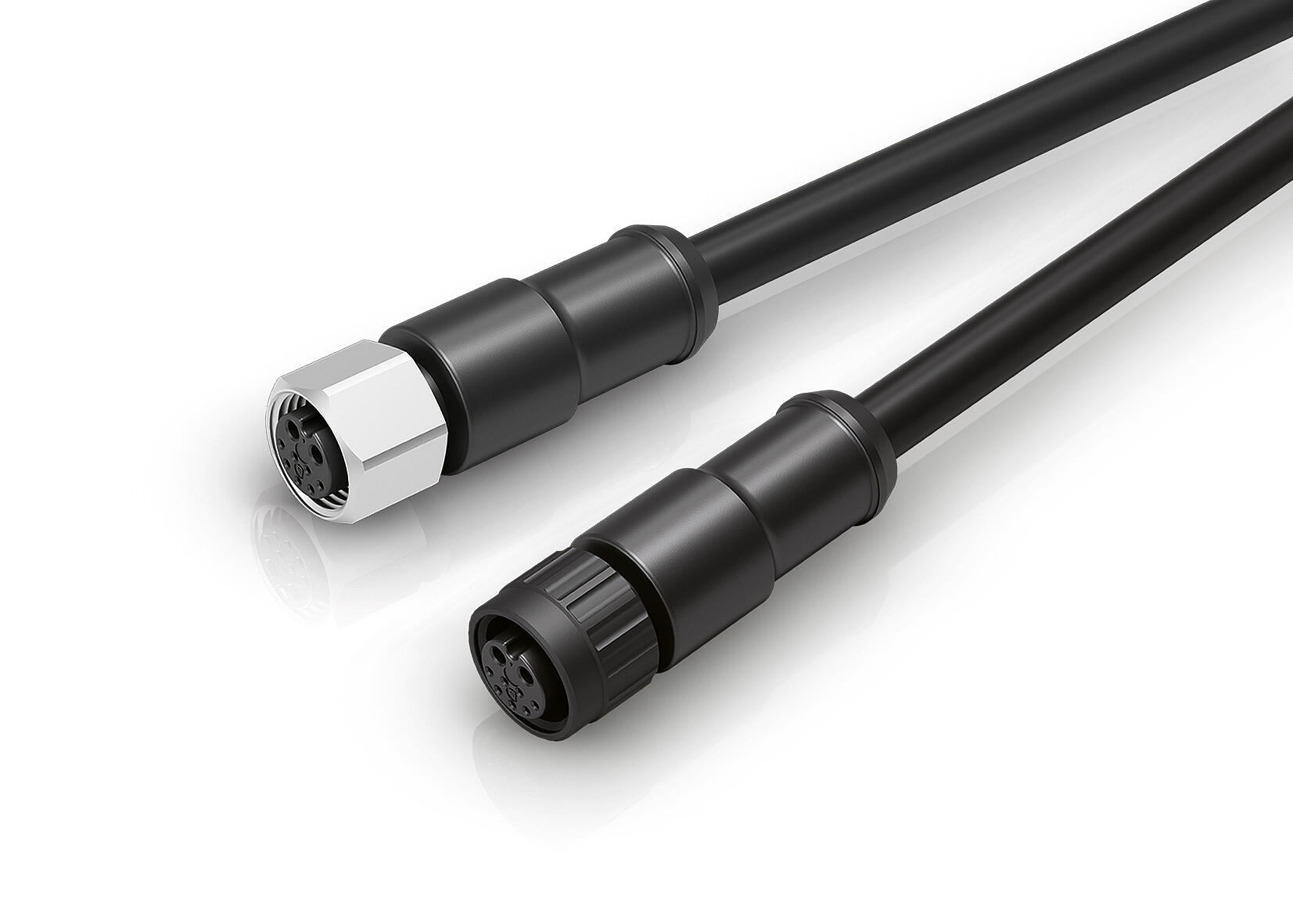

兼容电源和信号传输的新型M12-A扣连接器

领先的工业圆形连接器制造商——宾德集团发布了新的模压M12-A扣连接器系列中的第一批产品。新产品采用了混合设计,为单根电缆兼容电源和信号传输功能提供了解决方案。

新型混合连接器的多功能性和灵活性使其非常适合在狭小空间内的工业室内和室外应用,这些应用要求同时传输电源和信号。这些应用包括传感器,执行器和摄像头系统,还可以包括电机,驱动器和控制系统。

电流和信号特性

首先开发的版本为9芯-电压63 V时额定电流12A的镀金2芯和电压为12.5 V时额定电流0.5 A的镀金7芯。

电源导体使用的线径为0.75mm²(AWG 18),模压进PUR的电缆连接器中,信号传输导体使用的线径为0.14 mm²(AWG 26)。

作为标准品,新版本的连接器标准电缆长度为2m和5m,但也可以根据需要向宾德集团定制电缆长度。对于PCB应用,电源导体与印刷线路板的连接使用浸焊技术(THR),信号导体的连接使用SMD技术。这些连接器都可以在现代回流工艺中进行加工。

新连接器的实际应用和进一步发展

新连接器专为苛刻的户外应用而设计。配对时,连接器的防护等级可以达到IP67,工作温度范围为-25°C至85°C。 M12x1标准螺纹的螺纹环由不锈钢制成,同时也提供可选的塑料螺纹环版本。

宾德还将要发布六芯版本的混合连接器。六芯分为两芯电源(最大16A)和四芯信号(屏蔽下的信号传输)。这使得未来的电源连接器能够满足最高1kW的功率要求并且同时可按100Mbit / s的速度传输数据。

关于宾德集团

Franz Binder GmbH&Co. Elektrische Bauelemente KG是自动化技术的圆形连接器领域的市场领导者之一。我们是一家家族企业并且遵循着传统的价值观。

在全球范围内,宾德集团在全球有超过1800名员工,其中位于Neckarsulm的公司总部拥有1000名员工。宾德集团包括宾德总部,16家关联公司,两个系统服务提供商和一家创新技术中心。
