28.04.2022

医疗和工业设备的高效连接

液体的存在和严苛的卫生要求一直在推动医疗设备技术应用领域的发展。产品开发人员面临着平衡功能性、防护和设计上的顶级任务。宾德770NCC系列小型连接器产品在这一方面取得了典型的成功-同样也使得工业用户为此受益。

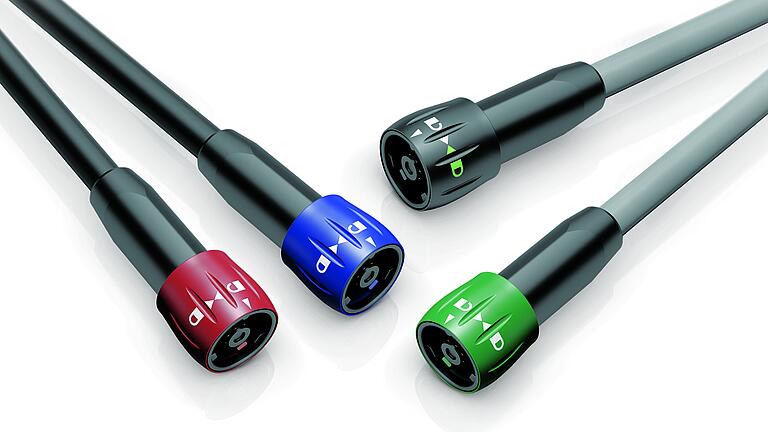

Les connecteurs à câble surmoulés et verrouillage à baïonnette Série 770 NCC sont optimisés pour assurer un accouplement rapide et fiable dans les environnements difficiles, et répondre aux exigences d'hygiène. Photo : binder

宾德,作为工业圆形连接器的领头供应商,推出770NCC(Not Connected Closed)注塑电缆连接器。对插使用时,可以达到IP67的防护等级要求,因此可以防尘,且暂时浸没于水中也不会影响其使用。未对插使用时,也有IP54的防护等级,可防接触、灰尘和四面飞溅的水。该系列主要设计用于经常使用液体介质的工业和医疗领域。这种连接器使用了可轻松对插但牢固的卡扣锁紧系统,确保插拔方便且安全。

背景:NCC的含义—Not Connected Closed
通常,产品参数表只会标明对插状态下的防护等级。未对插使用时,则会经常使用防尘帽或者保护盖来保护连接器免受环境因素影响。然而,这些外设会影响操作的便利,并且对系统设计的视觉外观有所影响。NCC是特别的:它具有一个独特的设计,在连接器外壳内有一个由弹簧顶起的塑料柱体,其周身以防接触的方式围绕插针触点,保护它们不受颗粒、灰尘、溅水以及外部机械冲击的影响。

基于功能性的设计
在医疗工程领域上,圆形连接器的设计和制造面临挑战。一方面,卫生要求使得连接器外壳表面在设计上要光滑,以避免灰尘积聚和污染的风险;另一方面,在临床应用中,比如在现场移动设备经常需要连接到其他设备—在尽可能快的时间内,以避免插座受到污染风险。甚至医疗设备制造商们需要具有视觉吸引的设计,可以贴切当前市场划分的颜色和外观形状。

此外,连接器制造商们也面临着一项任务:在符合公差的前提下,使用一种或者相同的工具生产白色和黑色外观的产品,尽管其使用的材料不同。工业测量和控制技术领域也有相似的要求:产品需承受严厉制程和气候环境的考验。通过770NCC系列注塑电缆连接器,宾德的研发和生产人员已经成功地全面应对了这些挑战。

770 NCC 系列规格
8芯电缆连接器:卡扣锁紧、直头、注塑、UL认证、接PUR或PVC电缆、无需现场安装。标准电缆长度2m和5m,其他长度可定制。电缆横截面为8*0.25mm2,护套直径6mm。移动中的电缆弯曲半径至少为电缆直径的10倍,固定状态下至少为5倍。最大导体电阻为79Ω/km,额定电压175V,额定电流2A,耐冲击电压可达1750V。工作温度范围:-25℃—85℃。特别设计的插拔周期可超过5000次。
