22.09.2022

医疗设备的可靠连接方案

使用简单,插拔方便且安全:宾德为严苛的医疗护理类应用提供了快速易锁的连接器。满足医疗设备的机电连接,稳定且具备生物相容性。

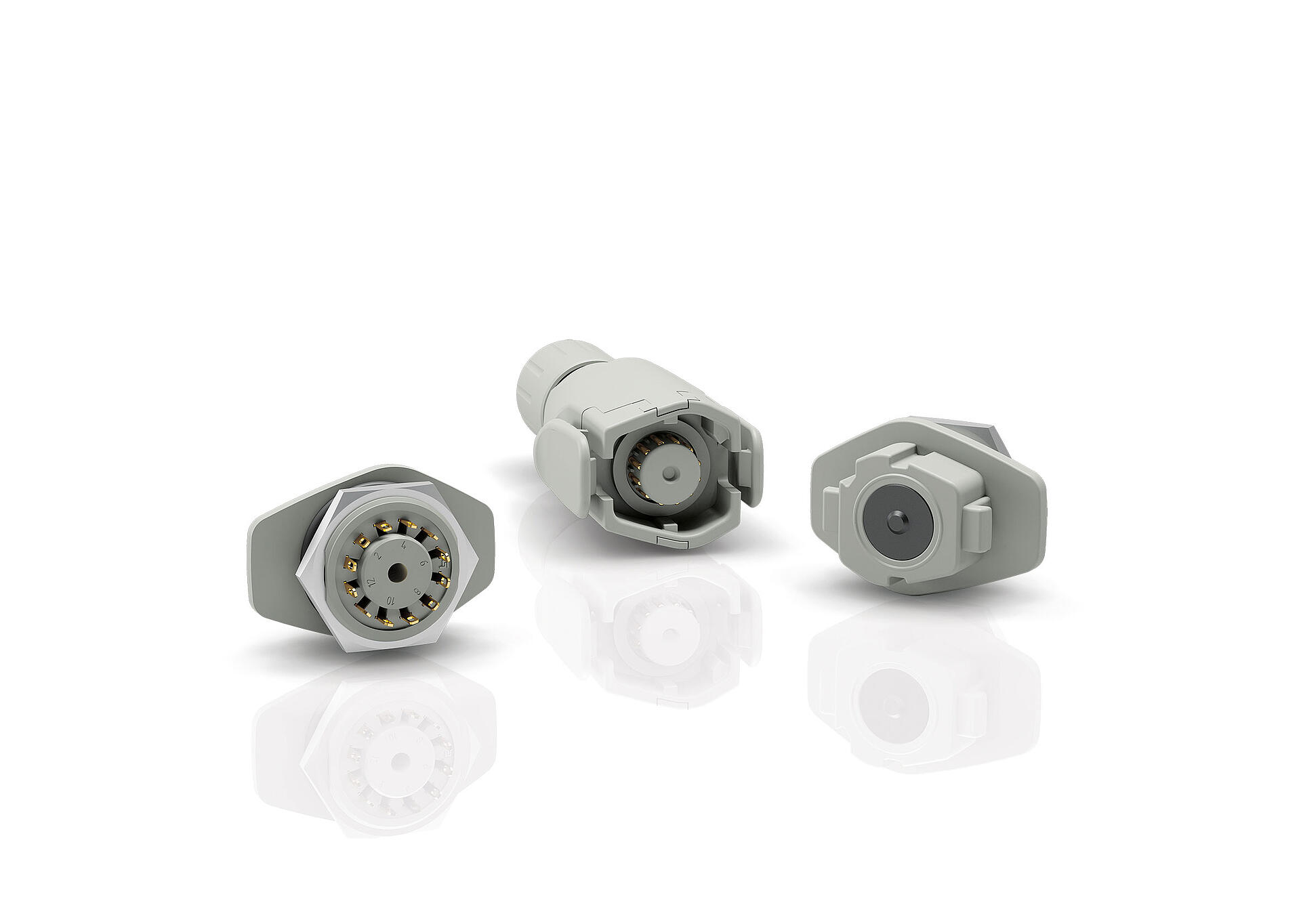

耐用,安全、可盲接的设计——570系列易锁连机器(ELC) 照片:宾德

作为工业圆形连接器的领头供应商,宾德为医疗应用推出了570系列——快速易锁(ELC)连接器。插拔式的卡扣锁紧和对插面非对称的六边形结构是该系列电缆连接器的主要特点,同时也体现了操作安全性高、使用寿命长。生物相容设计,是指对皮肤无刺激性且耐消毒剂侵蚀,适用于病人所在的医护环境。防冲击和抗振动的ELC连接器,有4、8和12芯可选,额定电压2A,额定电流分别是250V和150V。

医疗领域特殊要求
机电连接的性能和安全在医疗健康应用上极为重要。技术故障、参数不稳定、产品失效或者渐失的可靠性都将会影响治疗的成功率和病人健康,甚至影响到生命安全。对于连接器来说,连接的可靠性和信号的完整性等特性需求将会被重点关注,同时也要求符合人体工程学,操作简单直观(包括患者自己操作时),连接设计灵活。此外,还要适用于敏感的卫生环境、防尘、防溅水和意外触电;外观的颜色设计也要遵循医疗器械制造商设计规范。

宾德在医疗行业连接器研究上拥有多年的经验和全面的专业知识。特别是在制造工艺上,比如注塑工艺、焊接、压接和预注电缆。所有的知识和技能都已应用于快速易锁连接器的开发设计。

医疗设备产品需符合欧盟医疗设备法规(MDR)。该法规字2021年生效,过渡条款一直有效至2025年。医疗设备的制造商们必须提供大量的文件说明来登记其相关产品。宾德可以提供必要的技术文件,来帮助客户完成登记手续。为进一步促进密切合作,还可以详细说明相关文件。此外,宾德还有DIN EN ISO 13485认证,所以在安全性和高效性方面,宾德产品符合医疗工程所需的高质量标准。

570系列——简便但可靠
相较于大多数工业应用,医疗设备的应用存在一个特点,就是需要进行不停地插拔动作。因为在临床应用以及医疗护理中,经常需要在不同的便携式设备之间来回交换使用。ELC插拔周期在5000次以上,对插面很直观,即使非专业人士也可直接对插使用:插头和插座的对插面都是不对称的六边形结构,可以防止误插;卡扣式挂钩可以确保简单有效的锁定,而且在操作上更加简便。

ELC电缆连接器由2个部件组成。组装也很简单,会自动卡入到位。只有使用专业的拆卸工具才能使这2个部件分离,可防止用户意外分离连接器,以此保护接口安全。

防护等级高、牢固且耐用
570系列ELC防护等级IP54,防接触、防尘和防止各个方向的溅水。孔头面板安装连接器设计就是防溅水和液体,以及断开时的意外电接触。除O型圈外,直接密封安装也是可以的。所以,不需要在面板上开凿45°倒角凹槽。

连接器的机械性能已通过DIN EN 60601-1-11的冲击、振动测试,以及DIN EN 60601-1的跌落实验。

与医疗设备相关的另一个特性是ELC的生物相容性,已委托第三方实验室依照DIN EN ISO 10993-5进行测试并通过。而且,570系列不含DEHP(主体除外),对皮肤无刺激性。连接器易于清洁且耐消毒剂。
